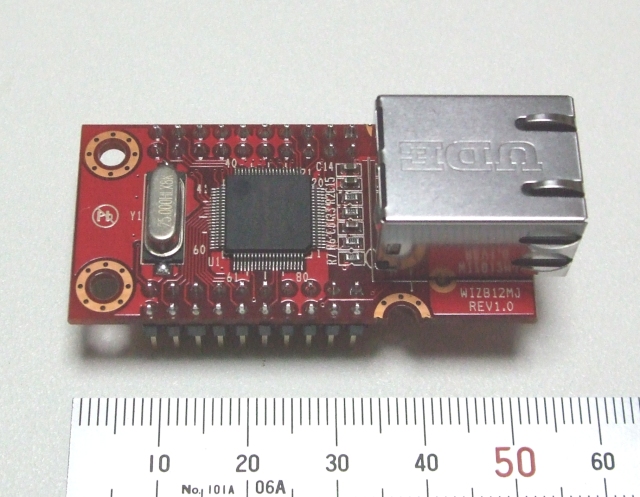

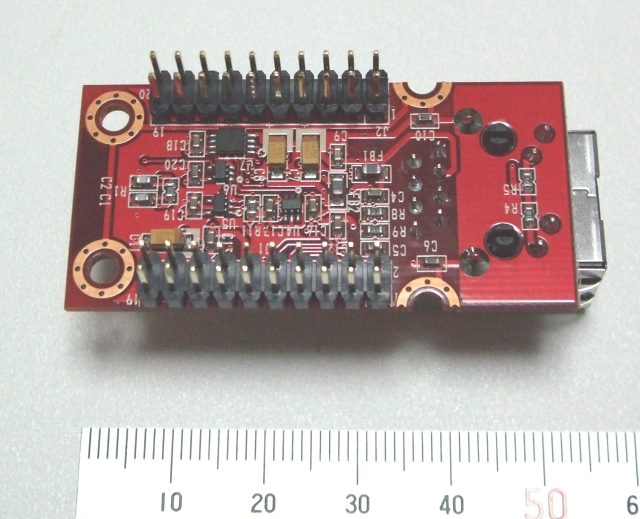

●オンライン注文 注文番号[36003] WIZnet組み込み用イーサネットモジュール　WIZ812MJ  メーカー希望価格：オープンプライス 直販価格 (税込価格) 1個 2,530円 (内訳 本体2,300＋税230円) 数量 個  注文の個数を入力してください。  こちらもお勧め ￥582. [税込] 注文番号：#36001 WIZnet ハードワイヤードTCP/IPコントローラ W5100 W5100 ￥3,520. [税込] 注文番号：#36012 WIZnet組み込み用イーサネットモジュール　WIZ830MJ WIZ830MJ(W5300) (W5300搭載モジュール) ■W5100(#36001)を搭載したハードワイヤードTCP/IPモジュールです。 ■RJ-45モジュラージャックやクリスタルなど必要な部品は全て組み立て済みになっており、あとはマイコンと接続するだけです。 ■まずはこのモジュールでWIZnetの世界を体験しましょう。 ■マイコンとのインターフェースはSPIとバス接続のどちらかを選択いただけます。 ■5Vトレラント入力のため５Ｖ系マイコン、3.3V系マイコンどちらにもお使いいただけます。 ■モジュールが必要とする電源は３．３Ｖです。消費電流：最大約２００ｍＡ ■普通のユニバーサル基板に差し込める２．５４ｍｍピッチタイプ（片側２列ｘ１０ピン＝２０ピン） ●W5100(#36001)だけやパルストランス(#36010)の販売も行っております。それ以外の部品に特殊なものはなく市販の部品が使えるはずです。ICのみの販売・パルストランスのみの販売は１個から行っていますし、数１０００個単位のオーダーも受けられます。 ※WIZ81xシリーズにはWIZ810MJ,WIZ811MJ,WIZ812MJの３種類がありますが、穴ピッチやピン配置,LEDの動作が異なっています。WIZ812MJが最も後に出たモジュールで旧製品を使うメリットはほとんどありませんのでWIZ812MJだけを扱います。 ※動作中W5100は暖かくなりますが問題はありません。 ◎大量在庫品です。評価モジュールですが何１００個もお求めいただけます。 WIZnetは、インターネット通信用半導体の設計を行っている韓国の半導体メーカーです。 株式会社ストロベリー・リナックスはWIZnet Inc.の代理店です。 ●参考URL http://www.wiznet.co.kr/en/pro02.php?&ss[2]=1&page=1&num=25 http://toragi.cqpub.co.jp/tabid/195/Default.aspx (トラ技2009年3月号にW5100の記事あり) http://www.wiznet.co.kr/en/blog01.php ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  WIZ812MJ Datasheet_V_1.1.pdf (1,148kバイト) 2009年 06月 29日  WIZ812MJ_REV1.0.pdf (36kバイト) 2009年 06月 29日  W5100_Datasheet_v1_1_8.pdf (1,502kバイト) 2009年 05月 29日 ●この商品のよくある質問と補足説明   動作中ＩＣが暖かくなりますが大丈夫ですか？ 2013-02-28更新   MACアドレスはつきますか？ 2010-05-31更新
