TCP/IP,Ether,PHYオールインワンのWIZnet
■TCP/IPプロトコルスタック内蔵イーサネットコントローラICです。
■TCP/IPのプロトコル制御部分はハードウェアで制御されますので、ホストCPUに余計な負担を与えません。16KBのバッファRAMを内蔵しています。
■ホストCPUのプログラムが簡単になり８ビットCPUでも十分な機能が組み込めます。現にArduinoイーサネットシールド[#35002]ではこのICを使い簡単にイーサネット通信のプログラムが作成できています。カニさん(RTL8019AS)よりも小型でSPI接続できるし、EEPROMは必要ないし、3.3V/5Vどちらのマイコンにも使えます。

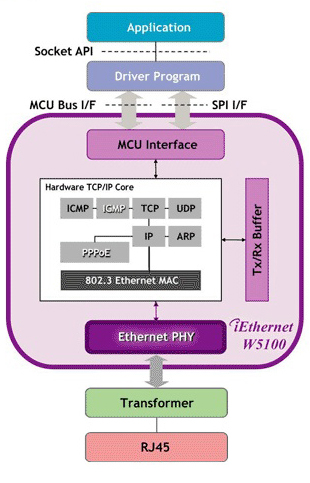

■TCP/IP, Ethernet物理層, PHYが１チップになっていますから、外付け部品はパルストランス(#36010)だけですみます。
■最大スループット：25Mbps(バス接続時)
■必要な電源は３．３Ｖです。（１．８Ｖも必要ですが１．８Ｖはレギュレータを内蔵していますので、それを配線するだけです）
■100ピンQFP 足ピッチ：0.4mm ※ハンダ付けは厳しいので最初はモジュールをどうぞ！⇒#36003
■10/100base-T対応
●ネットワークＩ／ＯなんかはこのＩＣと８ピンマイコンで十分機能するものが作れます！

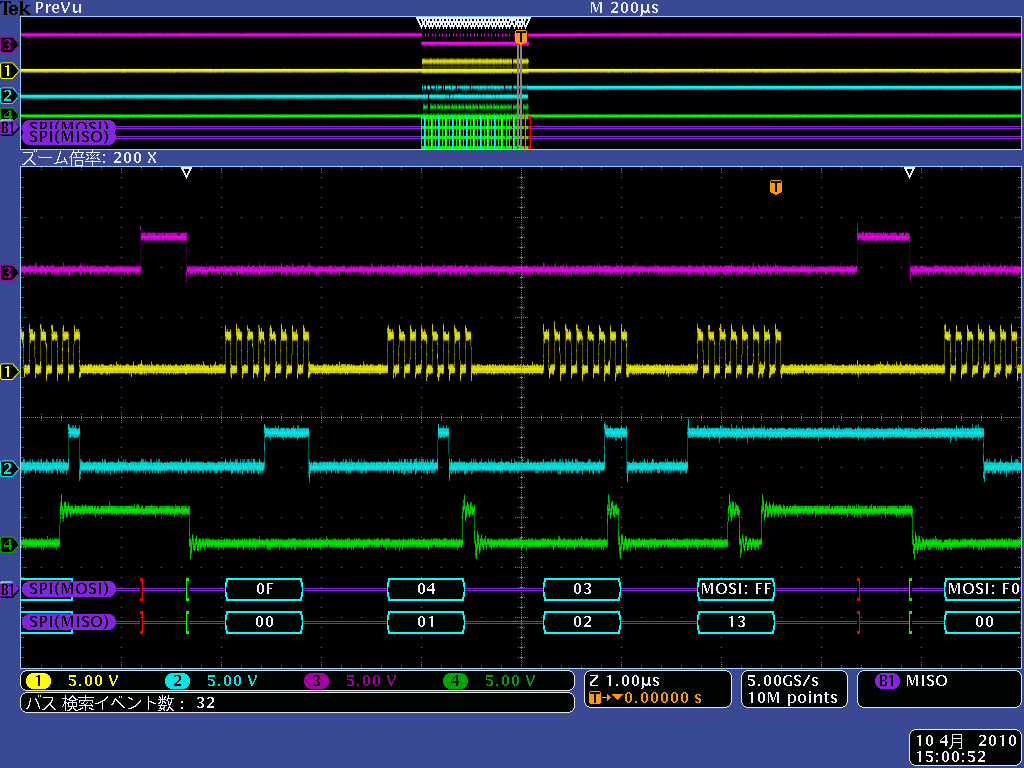

■写真５枚目リードサイクル，写真６枚目ライトサイクルです。参考にしてください。
■量産使用のお客様は別途お見積いたします。

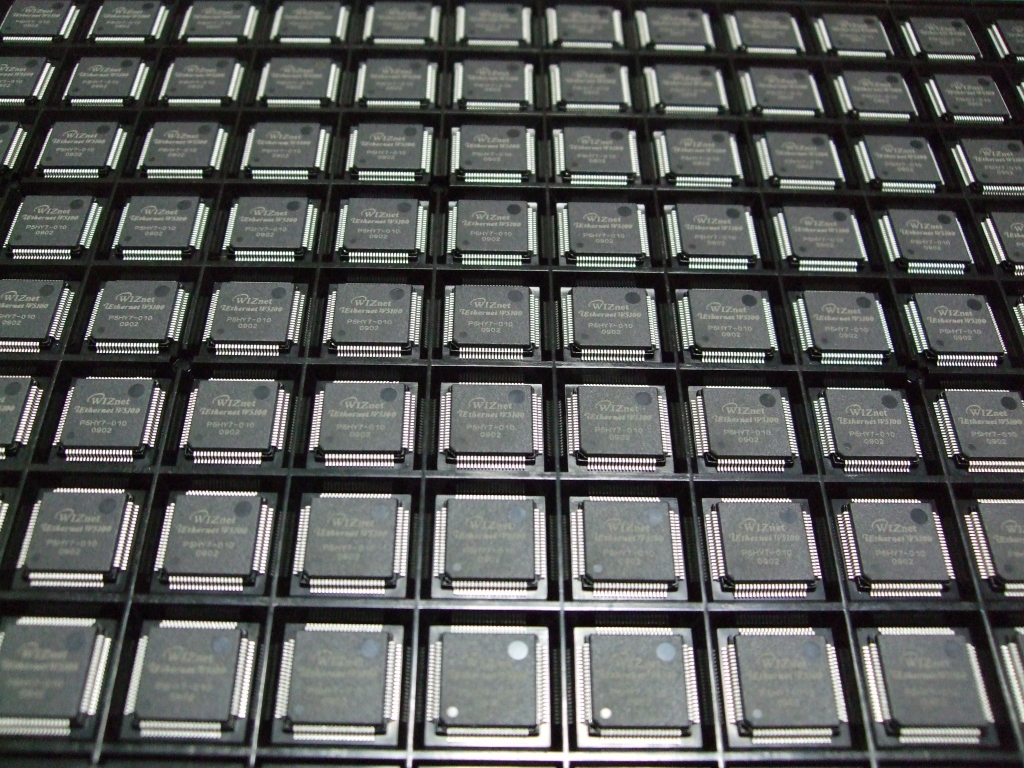

■写真のパッケージングはトレイになっておりますが、小売はテーピングで供給します。１６００個単位ですとトレイでの供給が可能です。
◆主な仕様
・ハードワイヤードTCP/IPプロトコル： TCP,UDP, ICMP, IPv4 ARP, IGMP, PPPoE, Ethernet
・10base-T/100base-TX対応
・3.3V動作（I/Oポートは5Vトレラント入力）
・消費電力：約150mA(200mA max)
・フルデュープレックス・ハーフデュープレックス自動認識
・オートMDI/MDIX機能
・インターフェース：バス接続とSPIが選べます。
・１６Ｋバイト送受信バッファを内蔵
・小型８０ピンQFPパッケージ
・４つのソケットをサポート
・IPフラグメンテーションは未サポート
・0.18μm CMOSテクノロジー
・動作温度範囲：−４０℃〜＋８５℃
・鉛フリー
■応用用途
●産業用途
・ネットワークI/O
・ネットワーク監視・観測
・ネットワークセンサ端末
・シリアル変換
・センサ・RFID/ZigBeeなどの端末/リーダー
・カード・指紋などの認証装置
●マルチメディア
・ネットワークカメラ
・Ｗｅｂラジオ
・ＩＰ電話
・ＳＴＢ
◎なんといってもPHY（ファイ）内蔵のネットワークコントローラというところがミソです。
|
WIZnetは、インターネット通信用半導体の設計を行っている韓国の半導体メーカーです。
株式会社ストロベリー・リナックスはWIZnet Inc.の代理店です。
|
 http://www.wiznet.co.kr/Sub_Modules/en/product/Product_Detail.asp?cate1=5&cate2=7&cate3=26&pid=1011
http://toragi.cqpub.co.jp/tabid/195/Default.aspx (トラ技2009年3月号にW5100の記事あり)
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
W5100_Datasheet_v1.2.5.pdf
(1,648kバイト) 2015年 06月 18日
3150Aplus_5100_errata_en_v2.3.pdf
(261kバイト) 2013年 12月 26日
3150Aplus_5100_ES_V250E.pdf
(388kバイト) 2015年 06月 18日
|
