◎関連カテゴリ ≫ ARMコア / OLIMEX / STマイクロエレクトロニクス

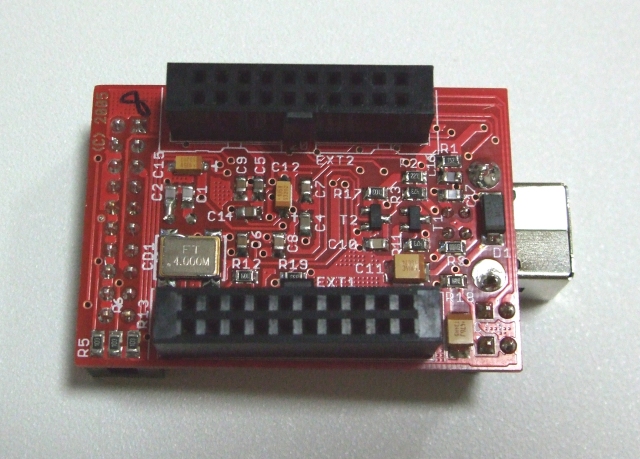

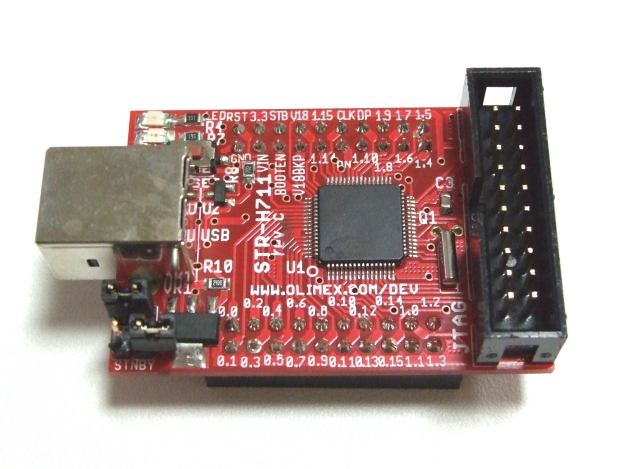

●オンライン注文 注文番号[15024] ＡＲＭ７マイコンボード　ＳＴＲ−Ｈ７１１  メーカー希望価格：EUR €32.95の品 直販価格 (税込価格) 1台 550円 (内訳 本体500＋税50円) 数量 台  注文の個数を入力してください。 世界を動かす半導体メーカー「ＳＴマイクロエレクトロニクス」 ■OLIMEXの製品がストロベリー・リナックスに登場！ ■世界を動かす半導体メーカー「ＳＴマイクロエレクトロニクス」STR711FR2T6 を搭載したＡＲＭ７マイコンボードです。 ■仕様 ・ＣＰＵ：STR711FR2T6 ARM7TDMI　６４ピンＱＦＰ ・メモリ：２５６ｋバイトプログラムフラッシュ ・ＲＡＭ：６４ｋバイト内蔵 ・通信：ＵＳＢフルスピード対応，UARTx2, I2Cx2, SPIx2 ・周辺機能：ＲＴＣ、３２ビットタイマx5, PWMx2, CCRx2, WDT, 12ビットADCなど ・標準ＪＴＡＧ端子（２ｘ１０）を装備 ・リセットボタン・リセット回路内蔵 ・ステータスＬＥＤ・電源ＬＥＤ搭載 ・オンボード３．３Ｖレギュレータ（最大８００ｍＡまで） ・シングル電源での動作、ＵＳＢからの５Ｖあるいは外部電源より ・４ＭＨｚクリスタル搭載 ・基板サイズ：５０ｘ３４ｍｍ ※OLIMEXのサイトでは基板の色が緑ですが、現物は写真の通り赤色基板です。 ◎ＵＳＢケーブル１．８ｍをサービスします。 ●参考URL http://www.st-japan.co.jp/ http://www.olimex.com/dev/str-h711.html ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  str-h711-pins.pdf (10kバイト) 2007年 03月 01日  STR-H711-dimensions.gif (16kバイト) 2007年 03月 01日  str-h711.pdf (43kバイト) 2007年 03月 01日  STR-H711-sch.gif (52kバイト) 2007年 03月 01日  arm-jtag-layout.gif (3kバイト) 2006年 07月 30日  STR71xFデータシート (1,920kバイト) 2007年 03月 30日  リファレンスマニュアル (3,390kバイト) 2007年 07月 17日
