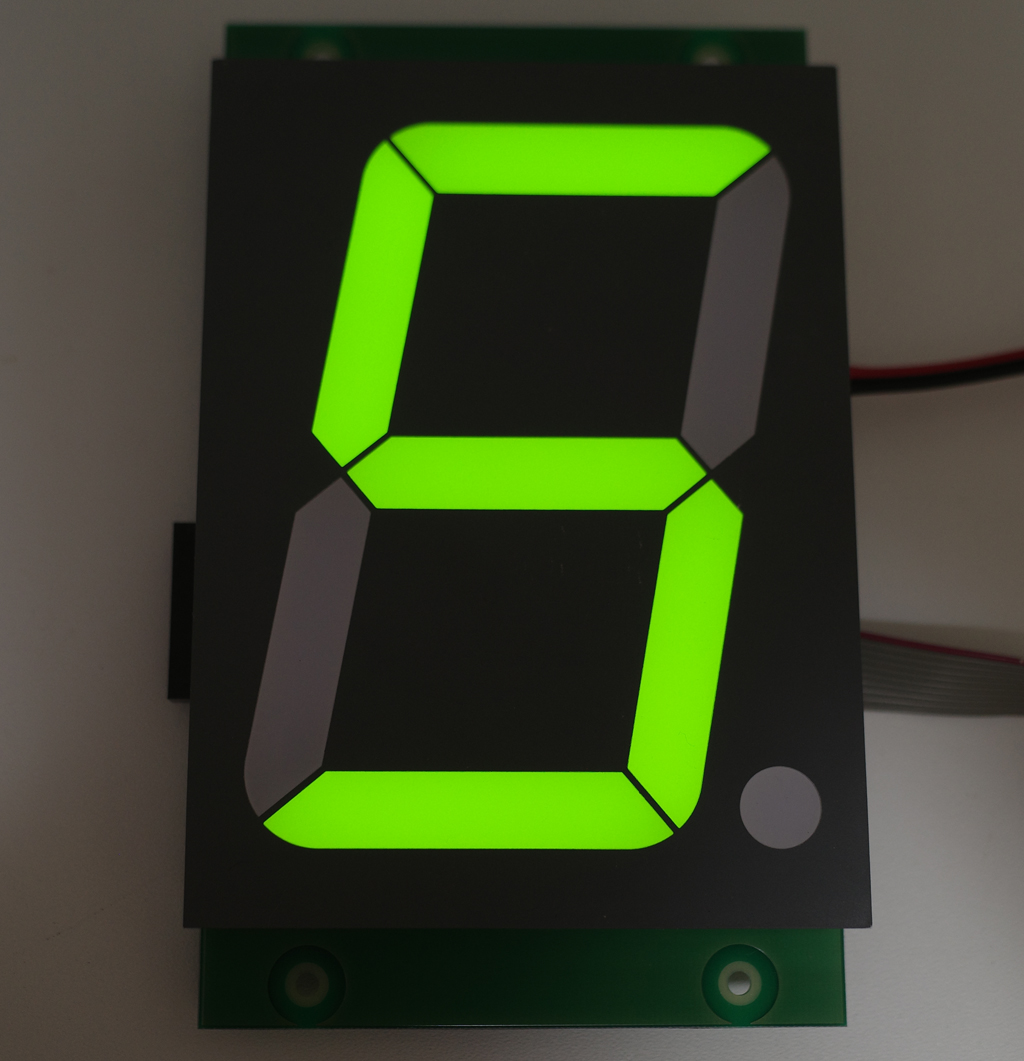

ハガキサイズの大型LEDモジュール
■大型の７セグメントＬＥＤを搭載した緑色の汎用表示器モジュールです。
■文字高は10cm！ LED素子高は12cm 基板高さは15cmあります。幅は9cmです。ハガキサイズとお考えください。
■デカイですから離れた場所からもはっきり確認できます。温度計・時計・進捗表示・スピードなどあらゆる数値表示に適しています。複数台を連結できるように設計されていますので、２桁、３桁、４桁といった桁数でお使いいただけます。
■数珠つなぎで桁数を増やすことができるようになっています。ソフトの変更で何桁でも対応が可能です。
■１桁１ユニット単位での販売になります。2桁の場合は2台, 3桁の場合3台必要です。隣の桁との接続するコネクタは含まれています。
■ロジック電源(3V〜5V)とLED電源(12V)の２つの電圧が必要です。
◆用途
・料金、温度、湿度、待ち人数、進捗率、利率などの電光表示
・大型時計
・イベントディスプレイ、カウントダウン表示器
・入出庫管理、人員計測
・スコアボード
◆仕様
・点灯色：緑色
・LED：文字高 100mm アノードコモン
・LED駆動電圧：DC12V ※最大定格 20V
・ロジック電圧：3.3V・5V両対応
・コントローラ：TLC5917
・インターフェース：SPI4本＋OEピン
・明るさ調整：可能 (SPI信号を特定のパターンで制御する必要あり)
・全体基板サイズ：90(W) x 150(H) x 27-30(D)mm
・ＬＥＤサイズ：90(W)ｘ122(H) x 15(D)mm
・消費電流：約200mA(全点灯 @20mA), 約400mA(全点灯 @40mA)、ロジック電源：約10mA
◆内容品
・部品ハンダ付け済み駆動基板ｘ１枚 ※LED素子とコネクタ部分はお客様にハンダ付けしていただく商品です
・大型７セグメントＬＥＤｘ１個（指定の色ｘ１台）
・コネクタ・端子ｘ１式
・電解コンデンサｘ１個
・説明書（下記pdf)
※販売は１桁単位になります。電源やフラットケーブルは別売りです。
●大量生産・在庫品ですから何１００台でも即納いたします。
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
100mm大型７セグメント表示器モジュール説明書
(670kバイト) 2026年 02月 02日
寸法図
(92kバイト) 2026年 02月 01日
TLC5917 datasheet
(1,398kバイト) 2026年 01月 29日
|
|
