DISCONTINUED
●この商品の製造・販売は終了となりました。どうしても必要な方はお問い合わせください。
|
|

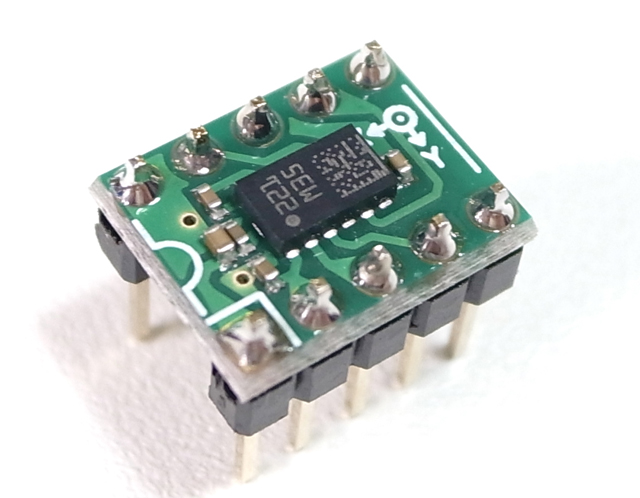

■LSM303DLHの後継品 LSM303DLHCです。パッケージが小さくなった加速度センサと地磁気センサです。10ピンのDIPパッケージにしました。

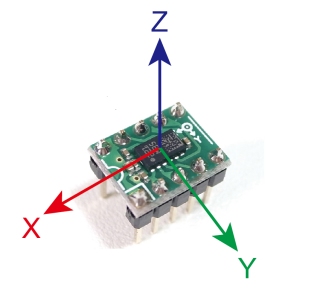

■加速度が３軸(X,Y,Z)と地磁気が３軸(X,Y,Z)で合計６軸 ６Ｄセンサとなっております。
■このセンサでどの方角を向いているのかとどの方向に移動しているかが判断できます。
■インターフェースはディジタルでI2C出力になっています。
■電源は2.16V〜3.6Vです。
■別売りのジャイロセンサ[#12120]と組み合わせると加速度・ジャイロ・地磁気で合計９軸センサになります。ロボット・ラジコンなどの制御・観測にお勧めできます。
◆仕様
・電源：DC2.16V〜3.6V
・インターフェース：I2C ※加速度・地磁気はアドレス違いになっています。
・低消費電力：1mA以下
・サイズ：約13x10mm ・ピン間2.54mm 幅は300MIL(7.62mm)
・鉛フリー・RoHS対応
【加速度】
・３軸
・測定範囲：±2g/±4g/±8g/±16g ソフトウェア選択
・分解能：12ビット
・出力レート(Hz)およびフィルタはソフトで設定
【地磁気】
・３軸
・測定範囲：±1.3ガウス〜±8.1ガウスの範囲の７レンジからソフトウェア選択
・分解能：12ビット
・出力レート(Hz)はソフト設定
・方位検出用です。磁石の強さなど磁力測定には向きません。
■用途
・ポータブルナビゲーション
・ロボット
・位置検知
・ゲーム
・万歩計

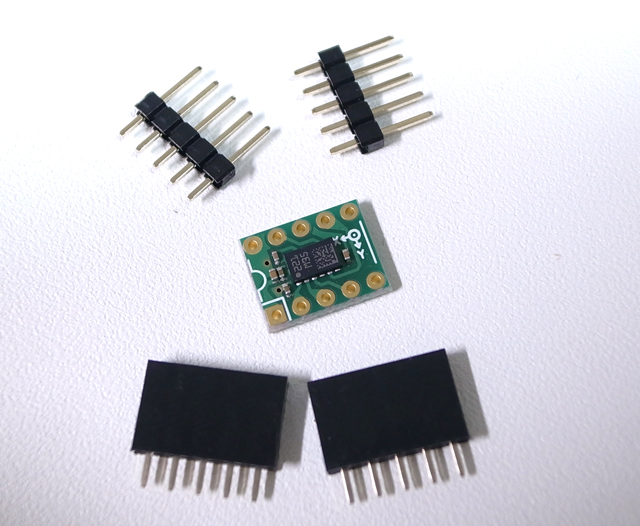

※メス側のソケットも付属します。（写真）
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
LSM303DLHC説明書
(442kバイト) 2013年 02月 26日
LSM303DLHCデータシート[英語]
(614kバイト) 2012年 09月 14日
センサ・セレクションガイド
(5,655kバイト) 2023年 06月 10日
|
