■テキサスインスツルメンツの DRV8825 を使った当社オリジナルのステッピングモータドライバです。
■モータ電流は1.5Arms 2.5Apeak で45Vまで動作が可能です。
■当社のL6470, L6480のようなマイコン併用のコマンドコントロールではなくDIR, STEP信号(1パルスで1ステップ動く)で制御できますので、マイコンを使わないシンプルな回路構成も可能です。
■某3Dプリンタの駆動にも使われているようでネットで多数の製作記事が見つけられます。でもあまり小さい基板に乗せたものは放熱の面で不利ですぐに壊れてしまいます。そこで当社のキットは少し大きめのサイズとし、４層の広いパターンで放熱性に優れたものになっています。また市販の42mm角モーターとの合体が可能です。

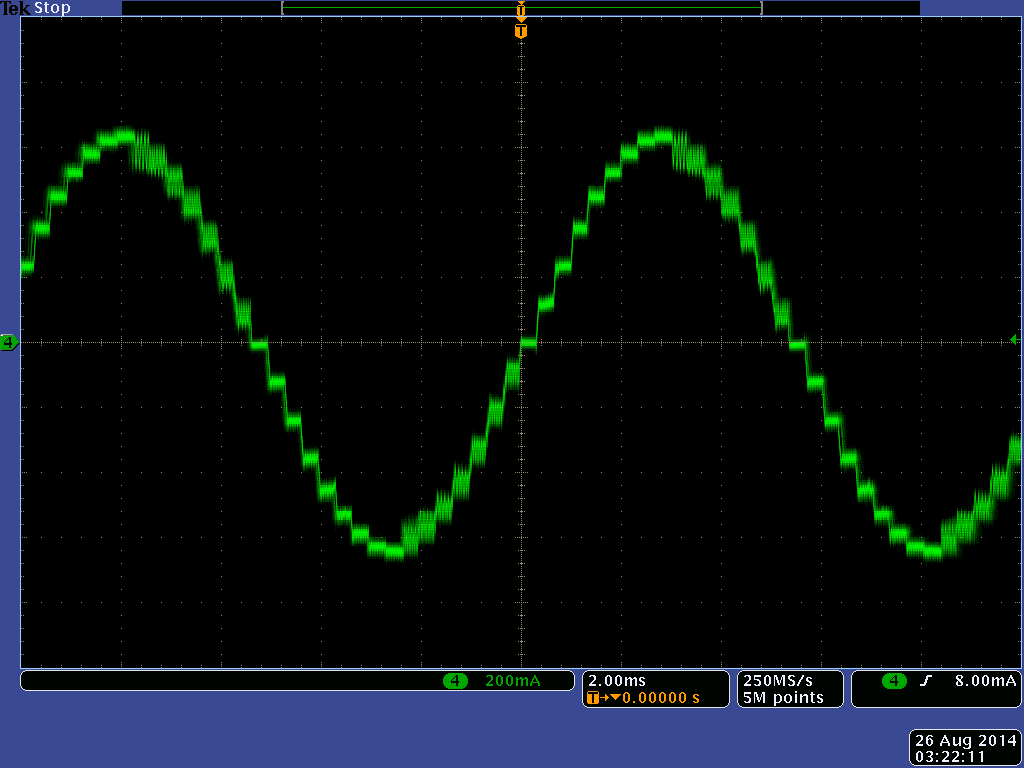

■1/1〜1/32までのマイクロステップ駆動が可能です（ジャンパピンで切り替え）
■面実装部品がハンダ付け済みで、端子台・ピンヘッダ等をお客様がハンダ付けして完成します。
※このドライバモジュールはモーターとのセット割引はありません。
◆仕様
・動作電圧：DC8.2V〜45V
・ドライバIC: テキサスインスツルメンツ DRV8825
・モーターの種類：（バイポーラ）ステッピングモータ
・モータ電流：1.5Arms 2.5Amax
・駆動できるモーターの数：１個
・インターフェース：DIR, STEP信号
・インターフェース信号の電圧：3.3Vあるいは5V
・発振周波数：30kHz
・付加機能：3.3Vレギュレータ出力, HOME出力, FAULT出力LED
・基板サイズ：40x40mm
・４層基板 鉛フリー RoHS適合品 日本製
●大量在庫品です。何１０００個でも提供できます。

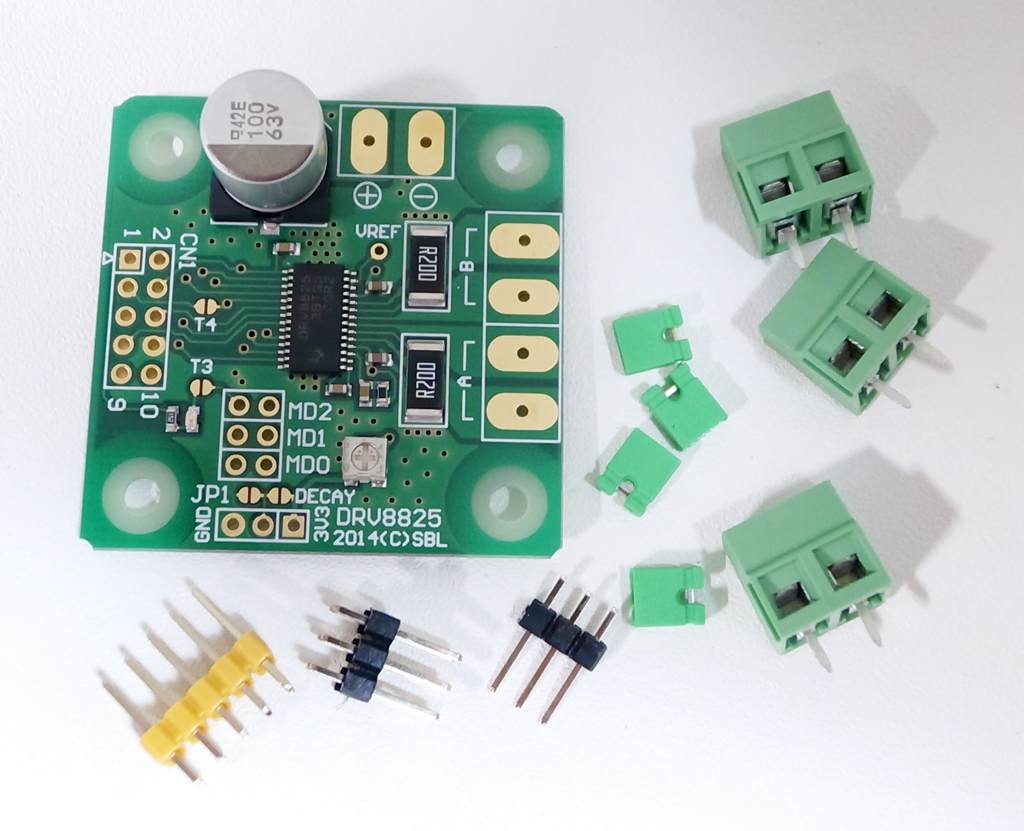

◆内容品
・DRV8825基板
・モーター・電源用端子台（緑色）
・ピンヘッダ・ジャンパピン
 http://www.tij.co.jp/product/jp/drv8825
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
DRV8825ドライバ説明書
(796kバイト) 2014年 08月 26日
DRV8825 Data Sheet[英語]
(1,211kバイト) 2014年 07月 26日
モータードライバ・セレクションガイド
(3,540kバイト) 2018年 01月 22日
|
