[#16123] TPS61230A 昇圧型DC-DCコンバータモジュール(5V 2.5A)
商品ページにジャンプ

出力リップル波形について 2016-11-13更新 <<前のFAQ | 次のFAQ>>

TPS61230Aは負荷がない（軽い）と自動的に低消費電力モードになり、出力のリップルが増えます。この製品はPFM/PWMモードの切り替えがないため、ユーザがモードを切り替えることができません。そのため低負荷でも安定したPWM駆動を希望する場合は他のモジュールを検討してください。

★波形はすべて20mV/DIV(BW=20MHz),10ms/DIVで時間軸、電圧軸は共通です。

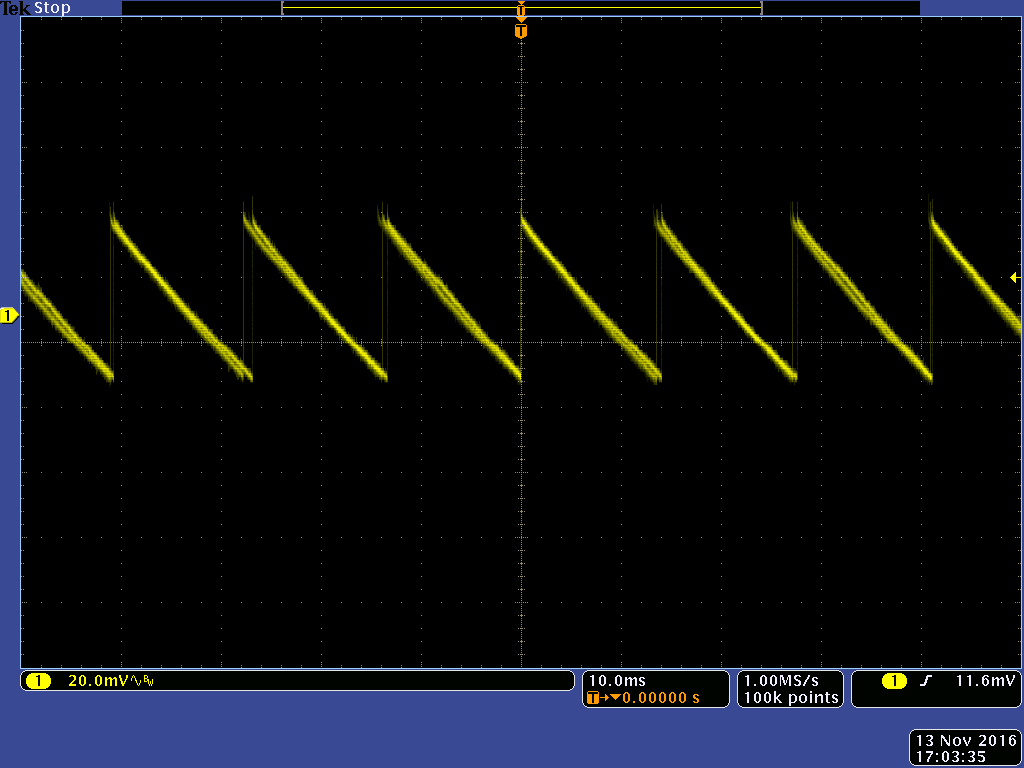

▼入力：3.7V時の波形　負荷：5V 無負荷

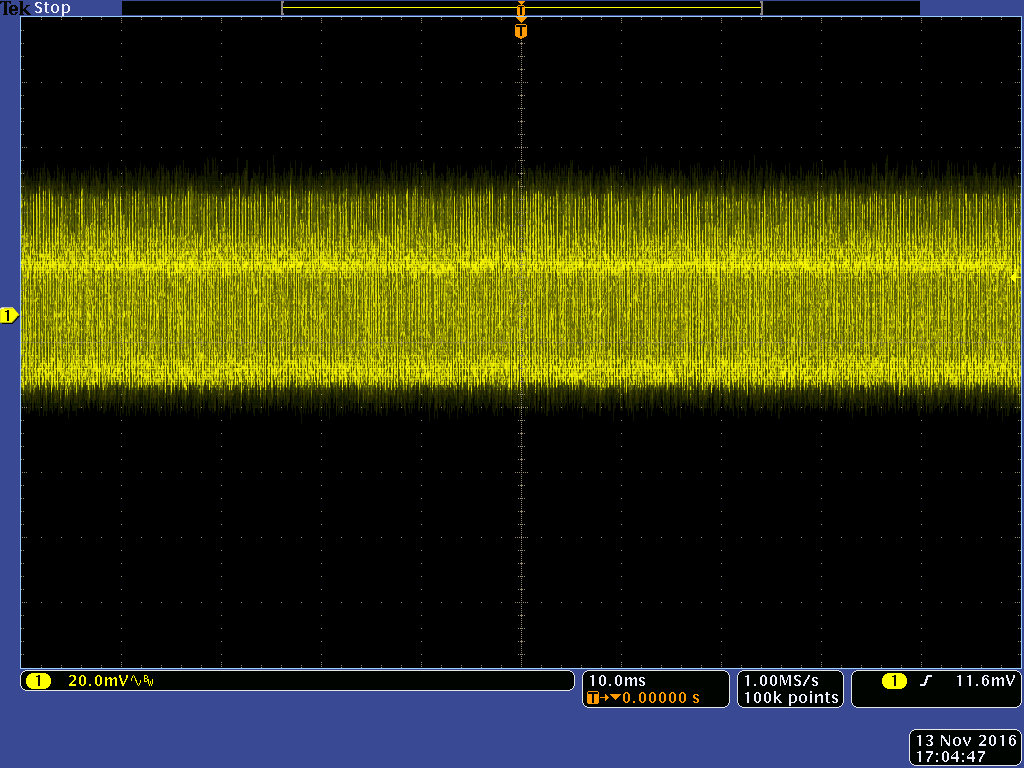

▼入力：3.7V時の波形　負荷：5V 20mA

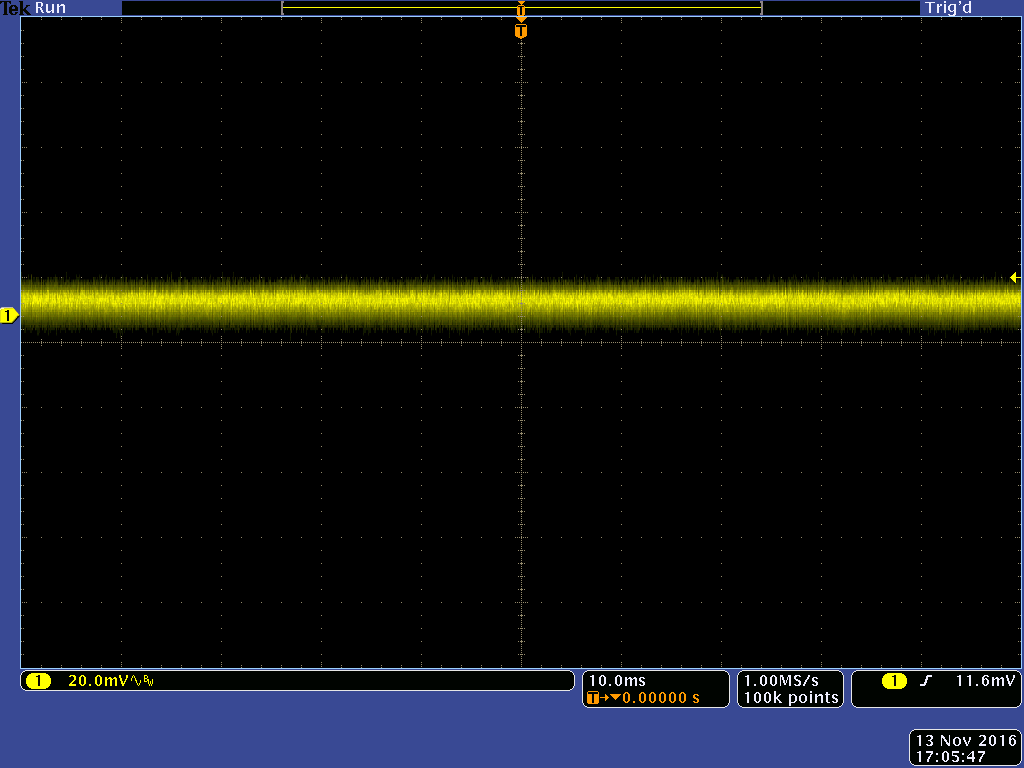

▼入力：3.7V時の波形　負荷：5V 300mA

300mAを超えますと300mAの波形とほぼ同じ波形となります。300mAを超えた波形が本来のTPS61230Aの性能になります。入力の電圧によっては多少変わります。

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

TPS61230Aモジュール説明書 (217kバイト) 2017年 02月 06日
TPS61230A Datasheet (1,341kバイト) 2016年 08月 31日
DC-DCコンバータセレクションガイド (7,354kバイト) 2023年 04月 19日
