[#12036] ADMP441 ディジタルMEMSマイクロフォンモジュール
商品ページにジャンプ

波形例 2013-03-02更新 <<前のFAQ | 次のFAQ>>

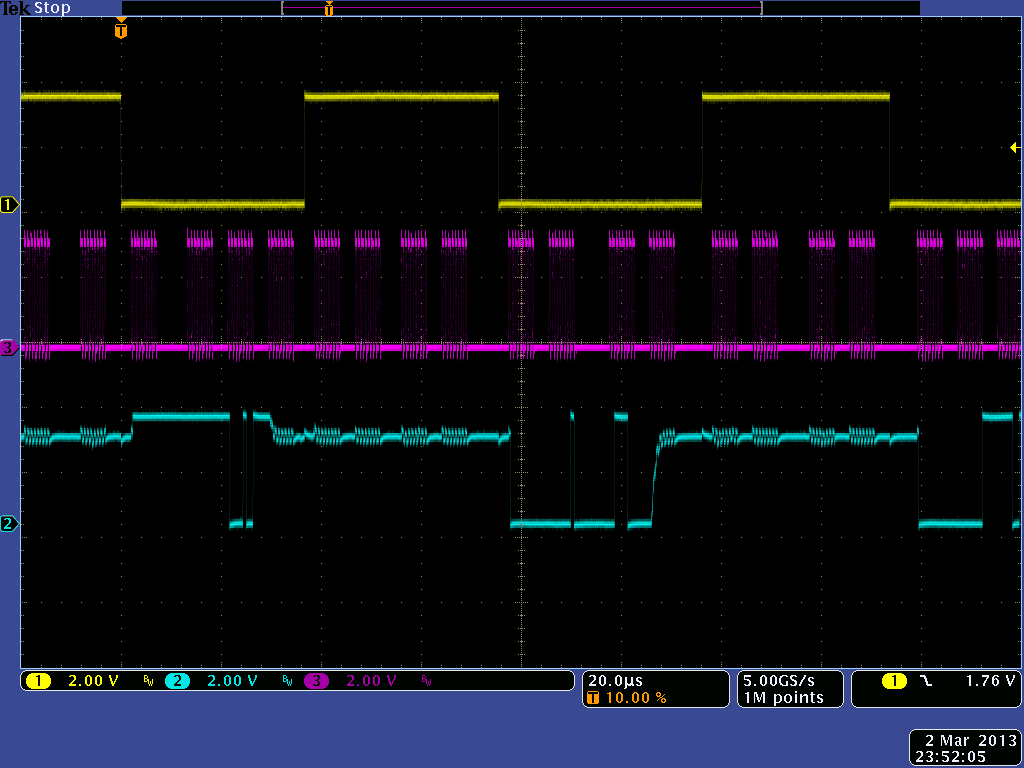

タイミングが正確ではありませんが信号例を示します。このような信号の流れになります。L/R=0(GND)に接続していますのでLEFT設定になっています。
LEFTの時に信号が出力され、それ以外はハイインピーダンスのため不定になっています。

ch1.黄色=WS
ch3.[紫色]=SCK
ch2.水色=SD

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

ADMP441モジュール説明書 (542kバイト) 2013年 03月 02日
データシート[英語] (391kバイト) 2012年 10月 04日

●その他の質問一覧（この商品について）

  MEMSマイクロフォン製品の供給について 2014-09-11更新

  アナログ出力端子はありますか？ 2013-03-03更新

  波形例 2013-03-02更新

  衝撃で壊れたりしないですか？ 2013-03-02更新

  ADMP441モジュールを発表します 2013-03-02更新

  MEMSマイク素子はどのようなものですか？ 2013-03-02更新

  出力される24ビット信号の形式は？ 2013-03-02更新
