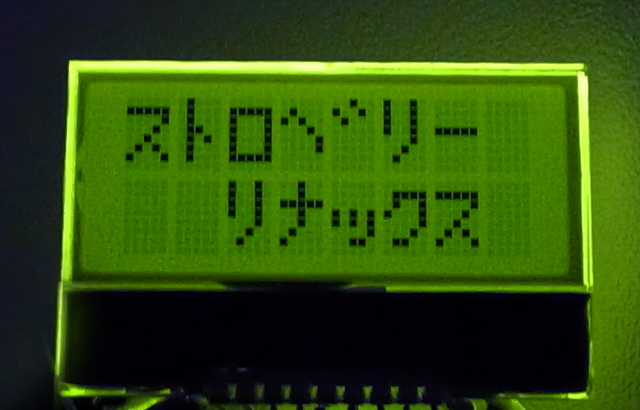

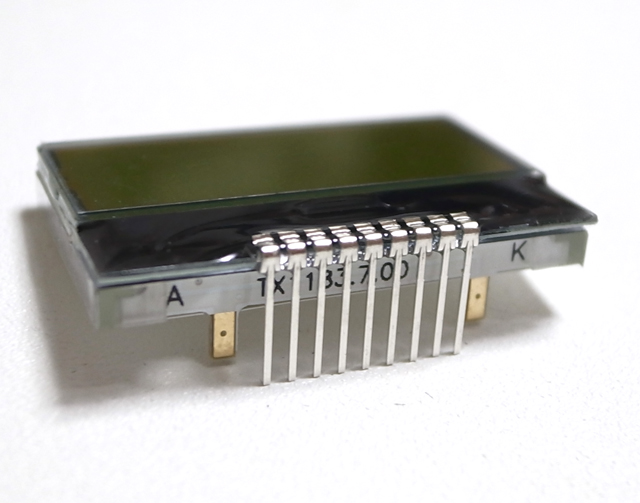

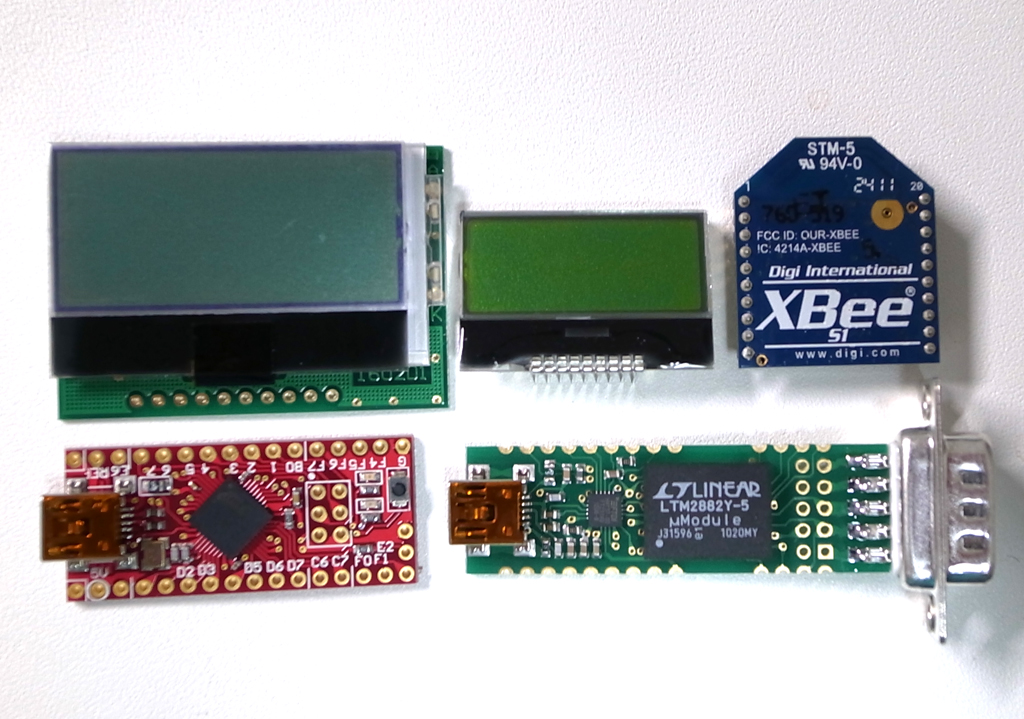

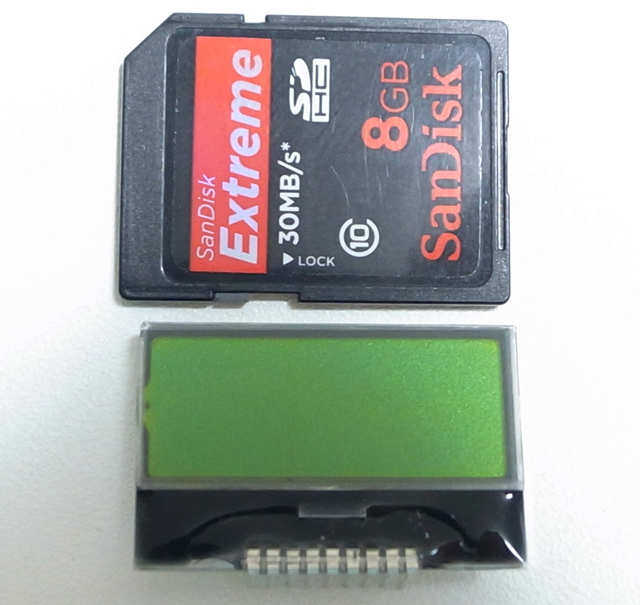

●オンライン注文 注文番号[27030] ミニI2C液晶モジュール（８ｘ２行）[バックライト付]  メーカー希望価格：オープンプライス 直販価格 (税込価格) 1個 461円 (内訳 本体419＋税42円) 数量 個  注文の個数を入力してください。  こちらもお勧め ￥407. [税込] 注文番号：#27031 ミニI2C液晶モジュール（８ｘ２行）[バックライトなし] SB0802GN (バックライトなしもあります) ￥660. [税込] 注文番号：#27001 I2C低電圧キャラクタ液晶モジュール（１６ｘ２行） SB1602B ￥968. [税込] 注文番号：#27021 I2C低電圧キャラクタ液晶モジュール（１６ｘ２行）[バックライト付] SB1602BW ￥2,420. [税込] 注文番号：#12014 lpclcd USBマイコン内蔵I2C液晶モジュール(16x2行) lpclcd/LPC11U24 ￥1,100. [税込] 注文番号：#27102 SPIグラフィック液晶モジュール１０２ｘ６４（濃紺） DOGS102N-6 好評I2C液晶の小型版 ■皆様の声にお答えした小さなI2C液晶です。バックライトなしは#27031をお求めください。 ■８文字ｘ２行で黄緑バックライト内蔵、市販品では最も小さい部類だと思います。ＳＤカード（３２ｘ２４ｍｍ）より少し小さい３０ｘ２０ｍｍサイズ ■当社の#27001, #27021と同じコントローラです。使い慣れている方はそのまま同じプログラムを動かすだけです。 ■動作電圧範囲も当社のほかのI2C液晶と同じです。 ■小さいため残念ながら足ピッチが２．５４ｍｍではなく１．５ｍｍとなっております。しかしフレキではありませんので、高価なFPCコネクタを用意する必要はありません。基板を起こして設計をされる方にはこの液晶を最大限生かせると思います。足を曲げてユニバーサル基板でもお使いになれると思います。曲げるときにガラスを割らないように注意してください。 ■#27001では裏面についているコンデンサがこの商品ではついていないため、外付けコンデンサ 1uF x 3個必要です。 ●体温計や万歩計のような小さな表示窓はカスタムで作らないと難しいと思われていた方、消費電力はそんなに低くはありませんがこれで似たようなものを製作できます。液晶の金属の枠も基板も出っ張りません。 ●無線端末などの小型品の表示器、ハンディターミナル、ポータブル計測器に最適です。お客様の想像力で活用してください。大量に供給できます。スポット販売ではありませんので、今後もずっと提供していきます。 ◆主な仕様 　・文字色：濃紺 　・背景色：黄緑 　・バックライト：黄緑　VF=3.3V（@40mA), VF=2.7V(@20mA) 　・足ピッチ：１．５ｍｍ 　・外形サイズ：30(W)x20(H)x5.5(D)mm　(端子は含まない) 　・消費電流：液晶単独実測 約0.15mA ※こちらの製品はバックライト付のモジュール１個の価格です。コンデンサは含まれません。 ※足ピッチは１．５ｍｍですからご注意ください。 ※偏光板の反射率があまりよくないためかバックライトは１０ｍＡ以上流さないとよく見えません。 ※大量在庫品ですから１００個、５００個、１０００個といった単位でも取り扱い可能です。 ●表示例（明るい場所で撮影したもので、バックライトは点灯させていません） ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  説明書 (303kバイト) 2012年 06月 09日  データシート (1,042kバイト) 2009年 05月 19日 ●この商品のよくある質問と補足説明   動作温度範囲を教えてください。 2023-02-15更新   何個からトレイ包装になりますか？ 2021-11-26更新   500個すぐに用意できますか？ 2021-03-25更新   強い光での動作不良 2015-12-16更新   ディップ槽，リフローではんだ付け可能でしょうか？ 2015-12-16更新   外字（ユーザ定義文字）について 2012-07-30更新   １６ｘ2行用に作ったプログラムを走らせた場合９文字目以降はどうなりますか？ 2012-07-16更新   届いた液晶の画面にこすれた跡があり傷だらけになっている。こんな中古品を販売しているのか？ 2012-07-02更新   どのくらい期間供給できますか？ 2012-06-29更新   電源が2.7Vでも十分なコントラストが得られますか？ 2012-06-27更新   バックライト用のスルーホールについて 2012-06-14更新   コンデンサの耐圧は何Ｖ必要ですか？ 2012-06-14更新   おすすめポイント 2012-06-11更新
