[#25071] ADP5071 DC-DCコンバータモジュール（+15V/-15V)
商品ページにジャンプ

出力リップル特性 2016-04-08更新 <<前のFAQ | 次のFAQ>>

こちらの商品は小型・省スペース、低価格、高効率を重視しているのでリップルノイズは普通です。
どちらも負荷電流(定格の半分程度)150mA（電子負荷による）を流した状態での測定です。負荷にバイパスコンデンサの追加はしていません。モジュール基板のみの状態です。BW=20MHz
実際には負荷回路側のバイパスコンデンサが追加されますので負荷側の部品から見たときもっとリップルは小さくなると思います。

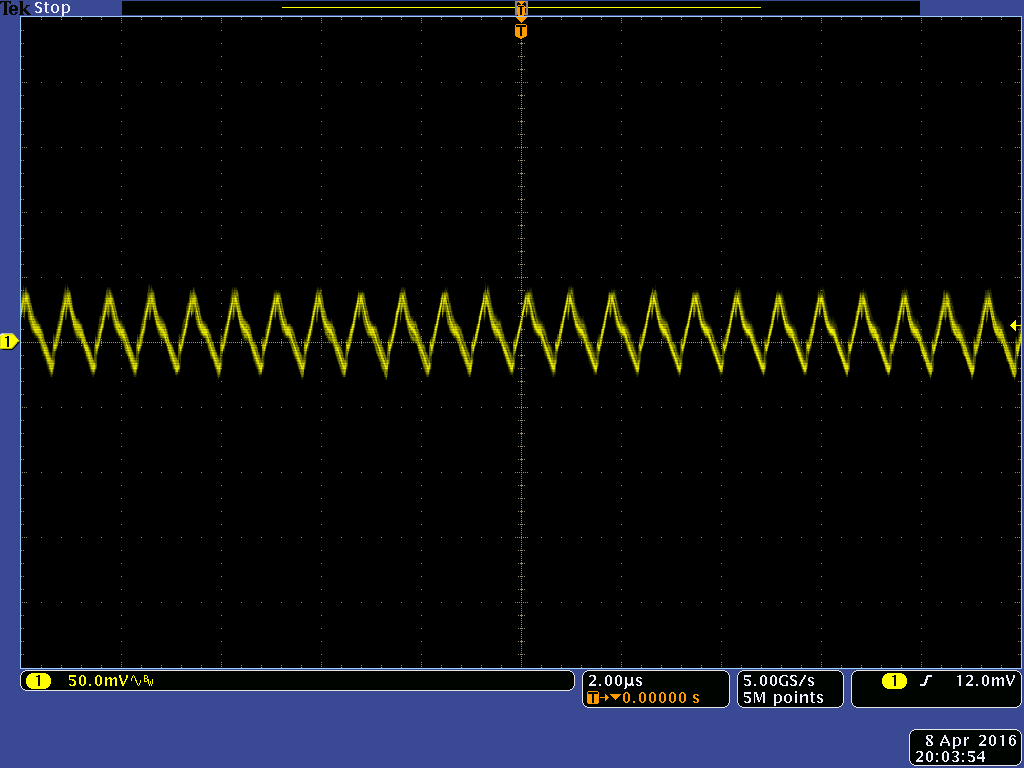

▼+15V側
黄色:出力電圧入力 5V, 出力15V, 負荷150mA

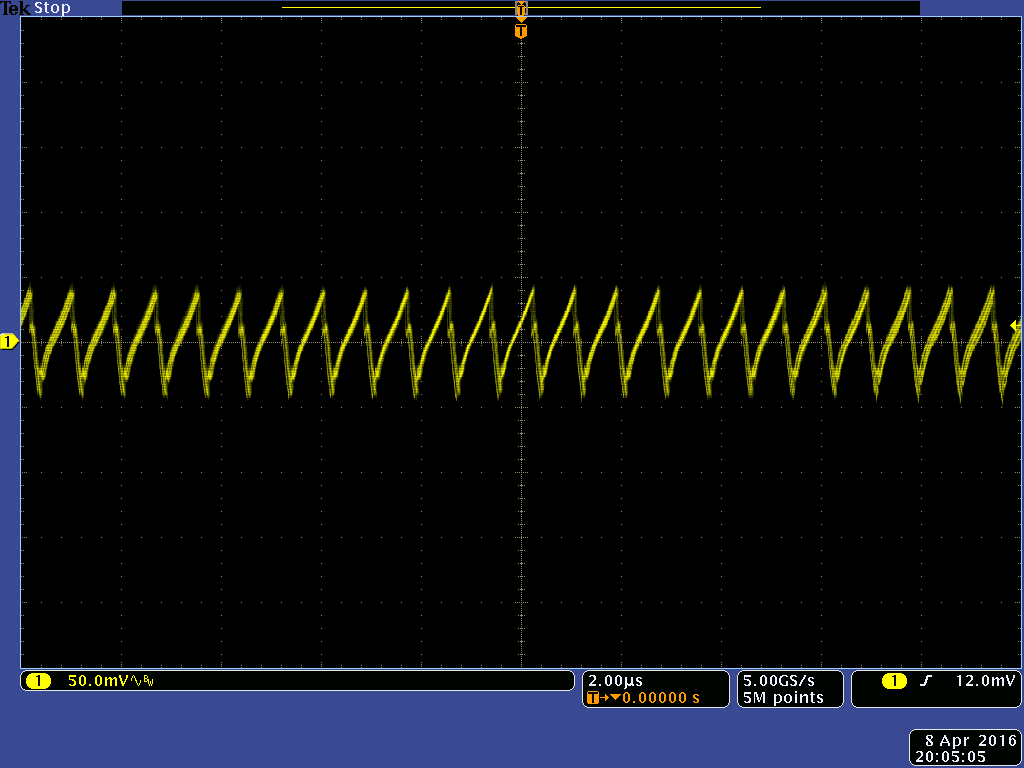

▼-15V側
黄色:出力電圧入力 5V, 出力-15V, 負荷-150mA
