 無負荷時のリップル波形
2017-02-10更新
<<前のFAQ
| 次のFAQ>>
|
実測した無負荷時の出力波形です。ご覧のように動作モードで波形が大きく異なります。
時間軸、電圧軸は２つの波形で同じです。
お客様の要求によって使い分けてください。

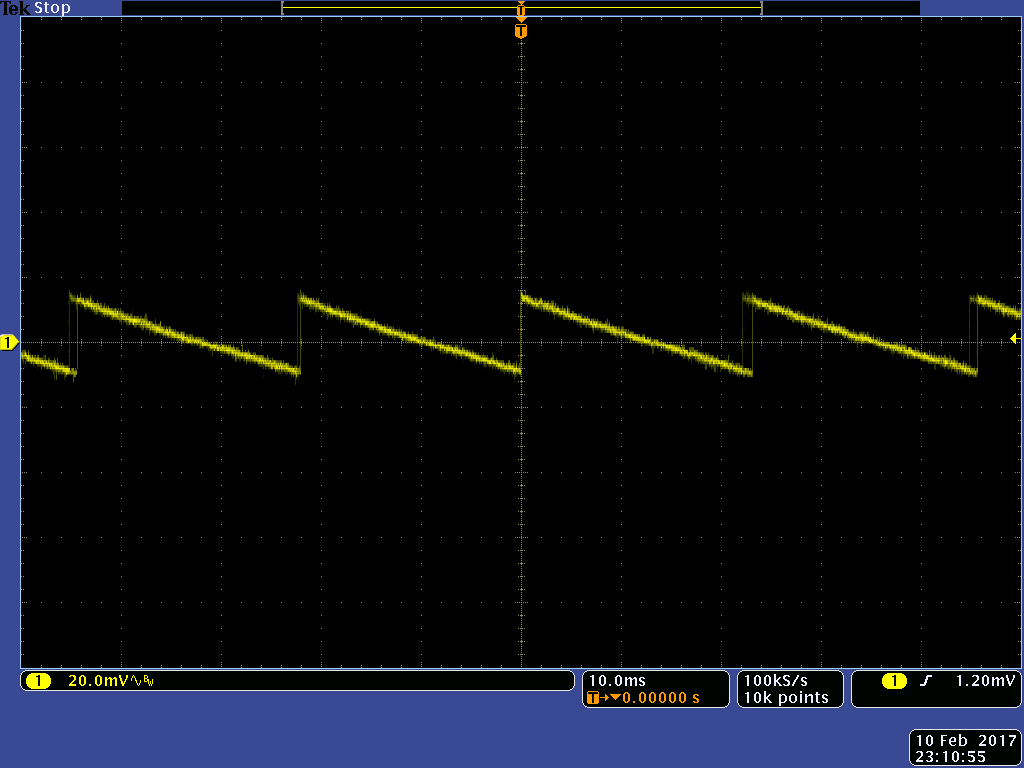

PS=H(パワーセーブモード)
・IN=3.7V, VOUT=5.0V, Load=Open
PS=L(パワーセーブなし、PWMモード)
・IN=3.7V, VOUT=5.0V, Load=Open
|
