[#13245] LTC3245 昇降圧DC-DCコンバータ(3.3V/5.0V出力)
商品ページにジャンプ
 出力波形 2014-06-10更新     <<前のFAQ | 次のFAQ>>
実際の出力リップル波形です。BURSTモードの設定で変わります。
モジュールの負荷にバイパスコンデンサをつけない裸の状態です。負荷に追加でコンデンサをつければリップルはもっと改善します。

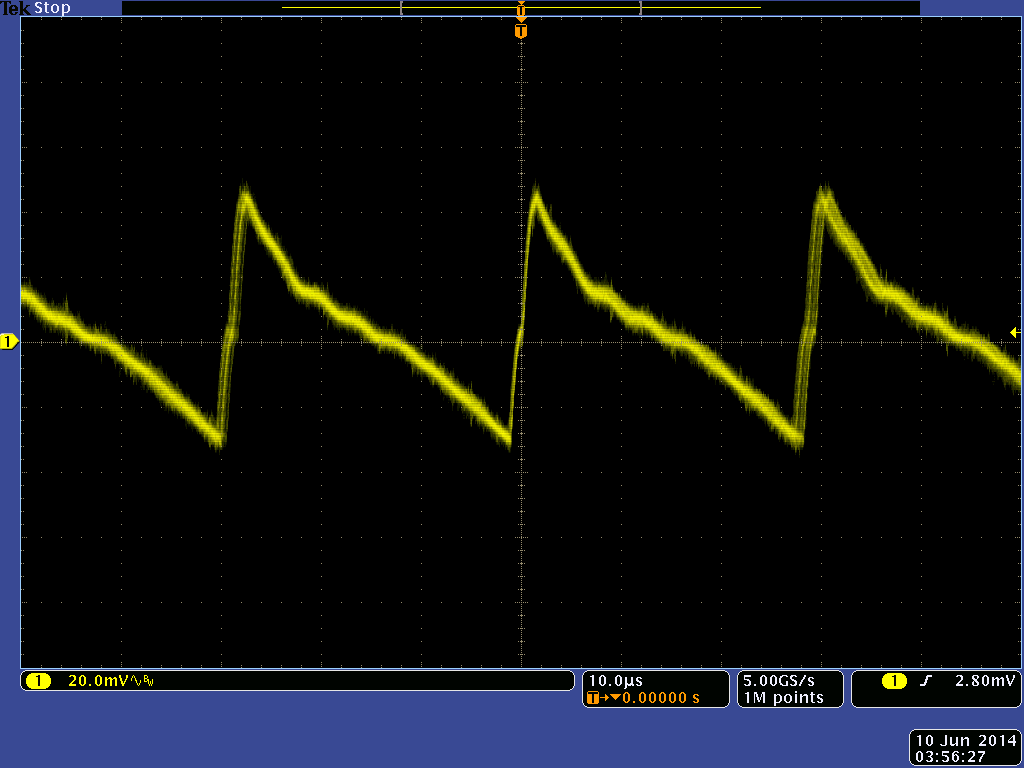

▼出力=3.3V, 入力=12V, 負荷=10mA, BURST=LOW(低消費電力モード)
※消費電力が小さいですが、その分リップルは大きくなります。

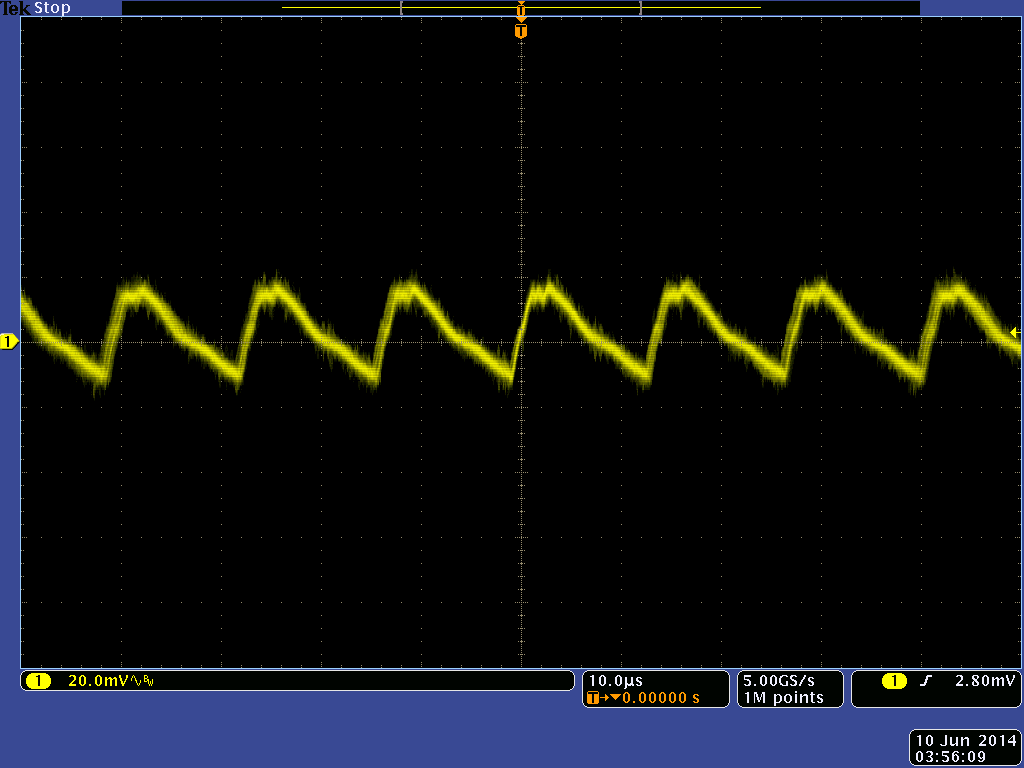

▼出力=3.3V, 入力=12V, 負荷=10mA, BURST=HIGH(ローノイズモード)
※上の波形に比べて大きく改善しています。

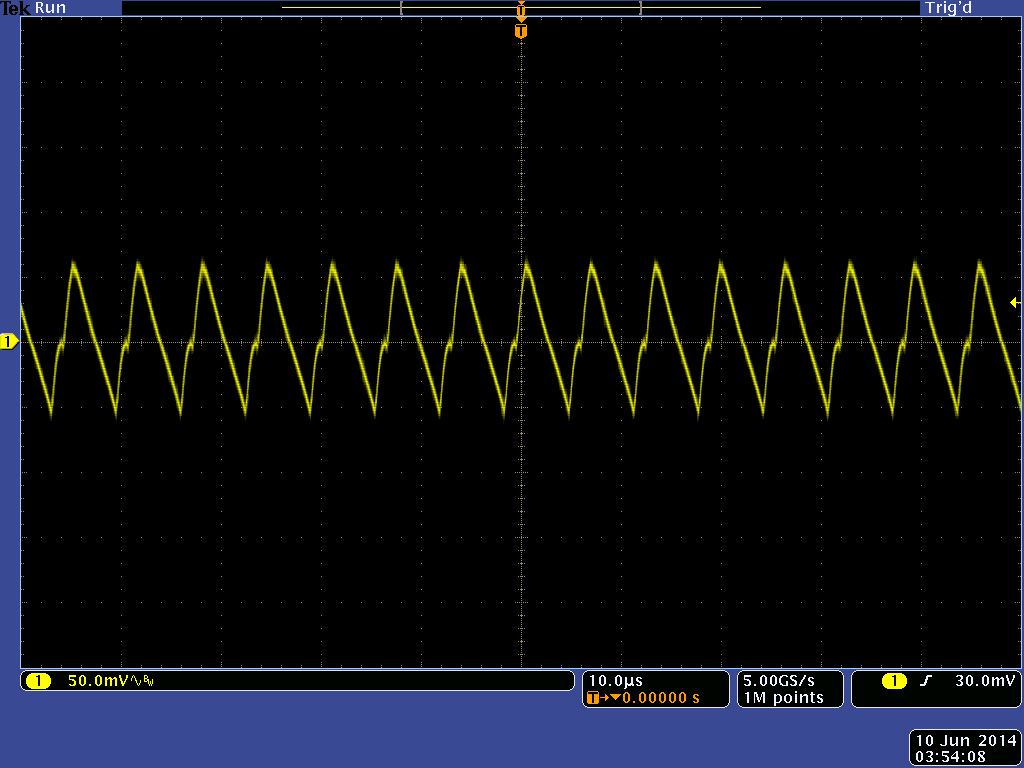

▼出力=3.3V, 入力=12V, 負荷=100mA, BURST=LOW(低消費電力モード)

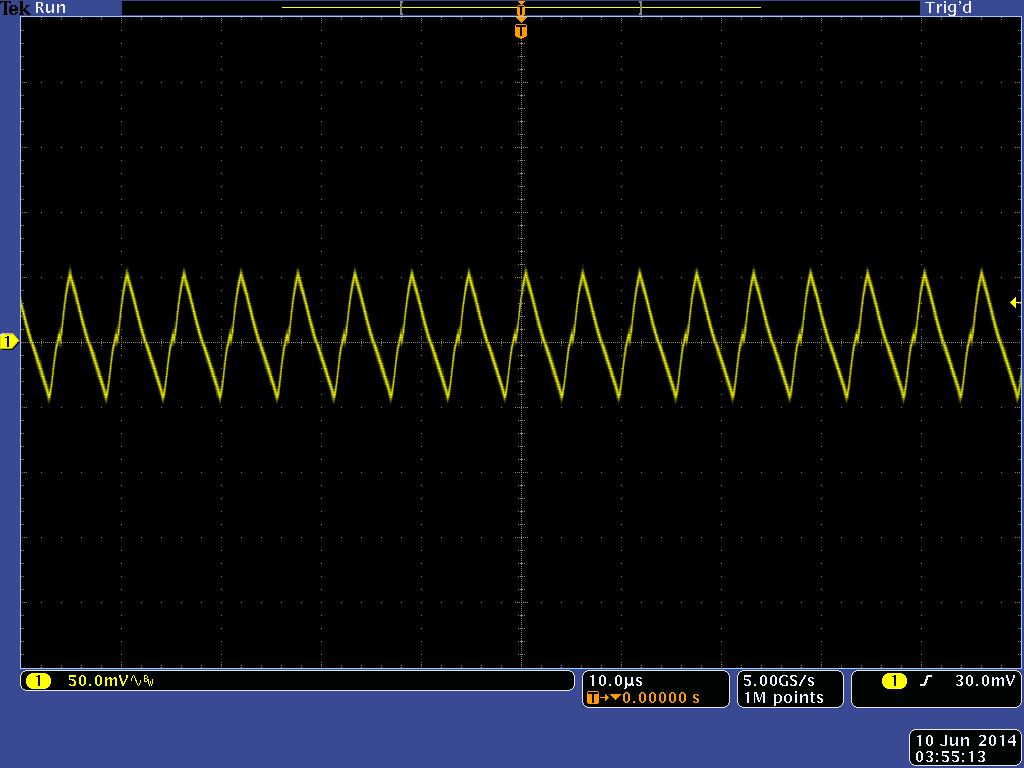

▼出力=3.3V, 入力=12V, 負荷=100mA, BURST=HIGH(ローノイズモード)


一定以上の負荷があるとBURSTピンでの違いはほとんどなくなります。BURSTピンは小電流時に効果を発揮します。
