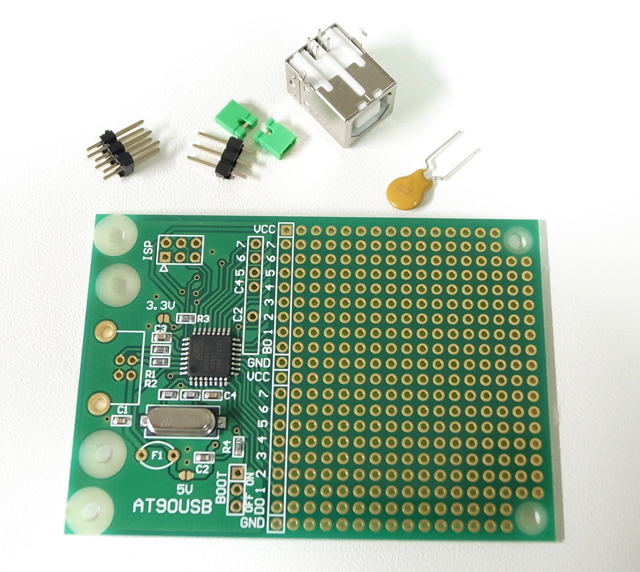

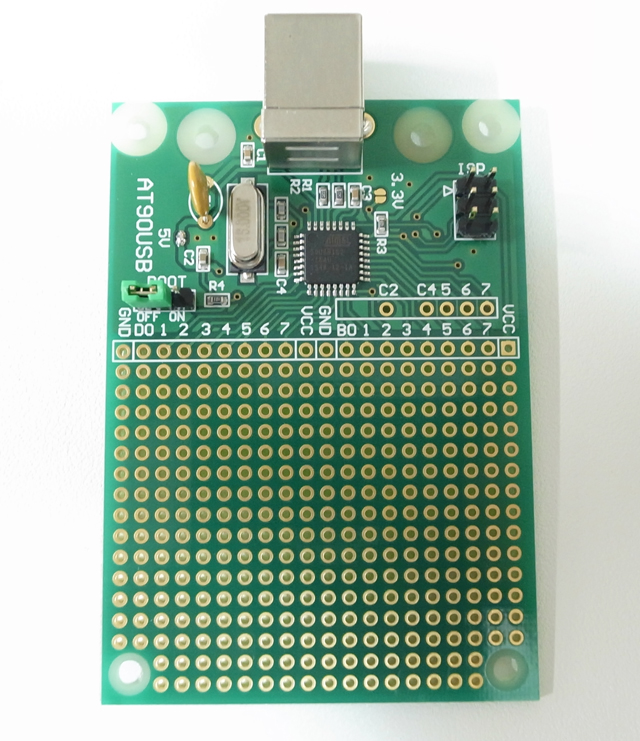

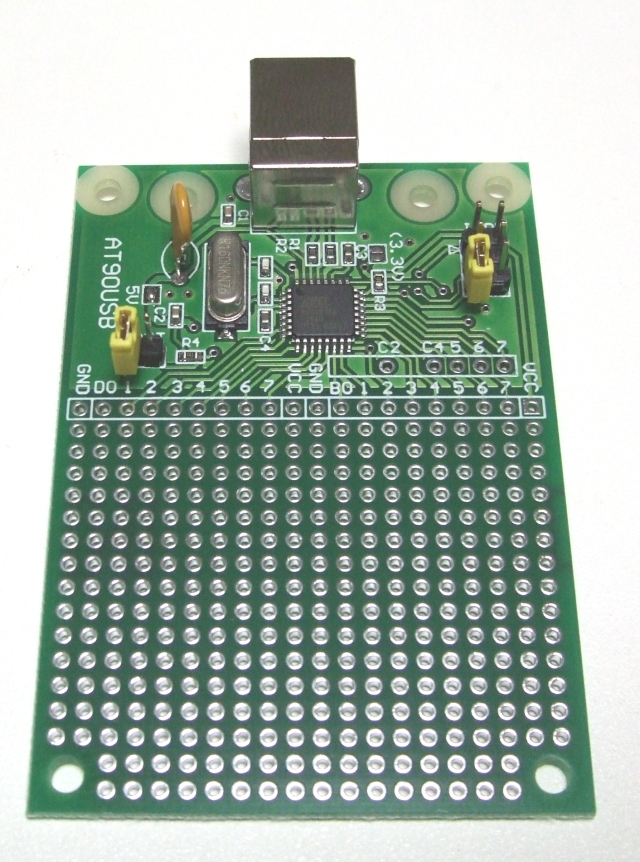

●オンライン注文 [50027] ＡＶＲ−ＵＳＢマイコンボード　AT90USB162 メーカー希望価格：オープンプライス 直販価格 価格は税込み 1セット 1,890円 数量 セット  注文の個数を入力してください。  こちらもお勧め 注文番号：#91002 ＵＳＢケーブル（１．８ｍ） (ケーブルは商品には含まれておりません。セットでお求めになりたい方へ) FX2に代わる安価なUSBマイコンボード登場 ◎Cypress FX2のようにスピードは速くなくてもいいから安価なUSBマイコンを求める声が多く、以前はEZUSBのAN2131などが主力でしたが廃盤となってしまいました。 ◎これに代わるものとしてこのAT90USBマイコンボードをリリースします。基板の概観は以前販売していたEZUSBとほぼ同じです。（EZUSBとの互換性はありません） ◎小型モジュールとするよりもあえて試作しやすいよう半分以上をユニバーサルエリアにしました。USBを扱う全ての開発者にお使いいただけると思います。 ◎ＵＳＢを介しての計測、実験、試作、治具の作成やＨＩＤ・ＣＤＣ・ＵＳＢストレージなどいろいろな用途が想定されます。 ■ブートローダーが始めから書き込んでありますので、特別なライターをお持ちでなくてもUSBからプログラムを書き込みできます。 おかしなプログラムを書き込んでしまって暴走しても再書き込み不能に陥ることもなく、ブートローダーを有効にすれば何度でも書き込みが行えるライター不要マイコンです。 ■AVR Studio, WinAVR, FLIPなどの全て無料のツールで利用期間やサイズの制限なく開発が行えます。 ■電源：５Ｖ（ＵＳＢからの電源で動作します。外部電源は必要ありません） ◆スペック ・ＣＰＵコア：ＡＶＲ８ビットＲＩＳＣマイコン ・ＵＳＢ：１２Ｍフルスピード対応 ・プログラムメモリ：１６ｋバイト（ユーザプログラム領域は１２ｋバイト，ブートローダとして４ｋバイト） ・ＲＡＭ：５１２バイト ・データ用ＥＥＰＲＯＭ：５１２バイト ・動作周波数：１６ＭＨｚ ・基板サイズ：約７７ｘ５４ｍｍ（コネクタ含まず） ・開発・動作ＯＳ：Windows XP, Windows Vista ※ＵＳＢケーブルはキットには含まれません。ＵＳＢ−Ａ・ＵＳＢ−Ｂタイプをご用意ください。 ※キットではありますがIC・チップ部品はハンダ付け済みです。組み立てが必要なものはコネクタ、端子だけで組み立てに３分もかかりません。 ※写真は組み立て後の写真です。 ※開発ツールはＡＴＭＥＬからダウンロードができます（一部登録が必要）くわしくはこちら ★使い方チュートリアル公開中★ http://strawberry-linux.com/products/at90usb162/ ●大量在庫品です。数１００台でも即納します。 ●参考ＵＲＬ http://www.atmel.com/dyn/Products/product_card.asp?part_id=4097 http://www.atmel.com/dyn/products/tools_card.asp?tool_id=2725 http://www.atmel.com/dyn/products/tools_card.asp?tool_id=3886 ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  組み立てマニュアル２版 (約 387kバイト) 2009年 01月 28日  AT90USB162データシート (約 3,362kバイト) 2008年 11月 07日  穴位置参照図 (約 29kバイト) 2008年 12月 30日
