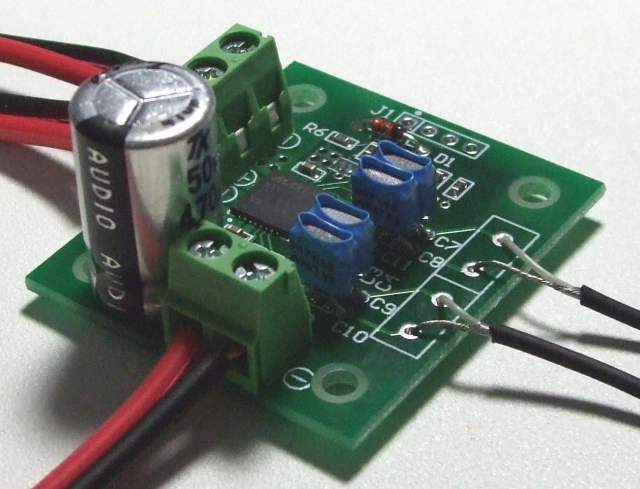

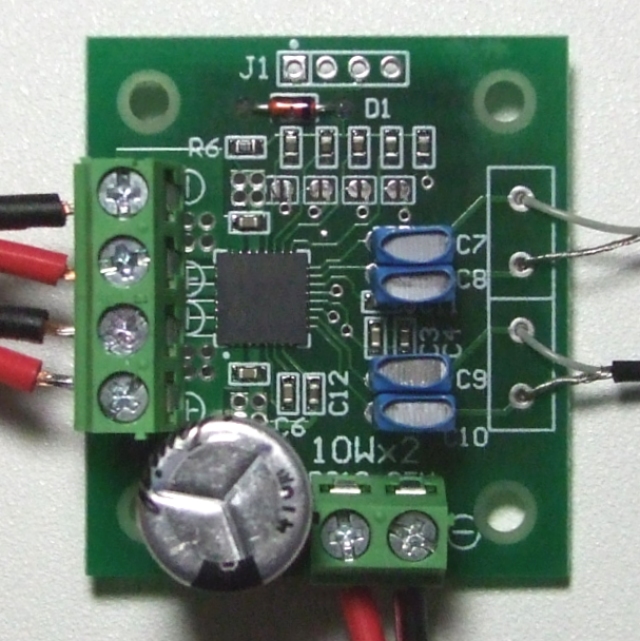

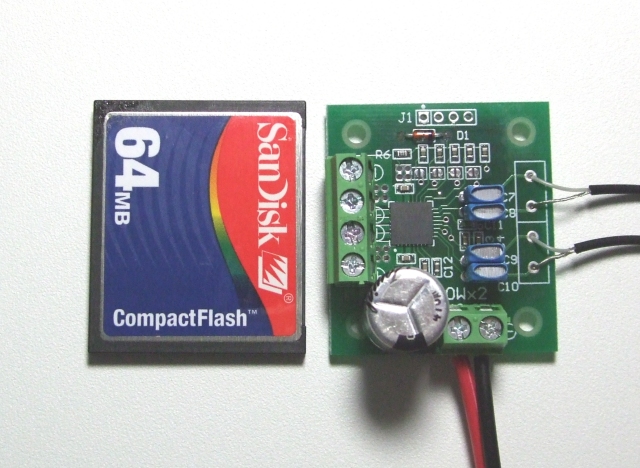

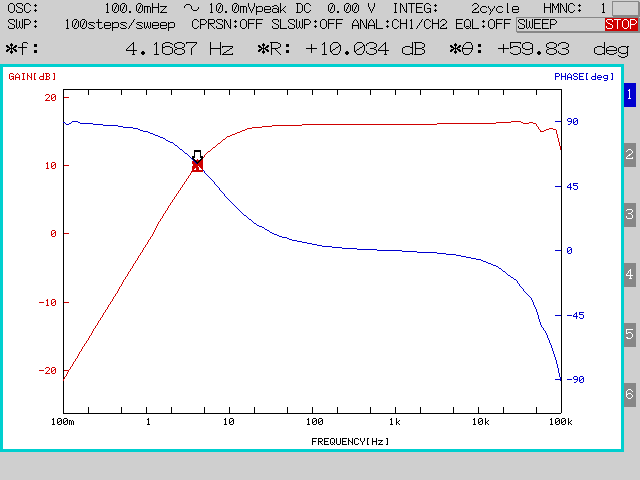

●オンライン注文 注文番号[32001] MAX9704(10W+10W) Ｄ級ステレオ・オーディオアンプキット Ver.2  メーカー希望価格：オープンプライス 直販価格 (税込価格) 1セット 2,090円 (内訳 本体1,900＋税190円) 数量 セット  注文の個数を入力してください。  こちらもお勧め ￥990. [税込] 注文番号：#50224 CH224 USB-PD電源モジュール(5V,9V,12V,15V,20V対応) CH224K (電源に応用できます) ￥472. [税込] 注文番号：#90002 端子台　２ピン(5.08mmピッチ) Terminal Block 2p (3個は付属していますがさらに欲しい方へ) これで10W 超小型大容量ステレオ・オーディオアンプ ■Maxim(現在は買収によりアナログデバイセズ)の小型D級アンプIC MAX9704を使ったＤ級オーディオアンプ基板です。 ■7mm角の小さなＩＣがキットの心臓部です。 ■部品はほとんど実装済みです。コンデンサ・端子のハンダ付け程度で完成 ■仕様 　・方式：クラスＤアンプ 　・出力：10Wx2(ステレオ) 　・効率：約78〜88% 　★マクシムの特許回路によりフィルターなしで（スピーカのインダクタンスを利用して）スピーカをドライブします。 　・ひずみ：0.07% THD+N(1kHz4W出力時) 　・電源電圧：DC10V〜24V 最大で2A程度(電源は含まれません)1Aでも十分なります。 　・無音時消費電流：約25mA 　・シャットダウン・ミュート機能あり 　・電源ＯＮ時ポップ音防止回路（電源ON/OFF時ポップ音がありません。またはほとんど聞こえない） 　・Ｓ／Ｎ：88〜97dB 　・出力ショート・温度保護回路 　・アンプゲイン４段階切り替え 　・RoHS対応、鉛フリー、表面金フラッシュ、日本製 　・バランス入力対応 　・基板サイズ：約38x42mm　機器組み込みにも最適（シャットダウン・ミュート端子を引き出し可能） 　・一般的なダイナミック型スピーカーに適合します。圧電型などの特殊なスピーカーは駆動できません。 　・３極端子のステレオヘッドホンを鳴らすことはできませんのでご注意ください。 ◆内容品 　・MAX9704基板(はんだ付け済)ｘ１枚 　・電源・出力端子台ｘ３個 　・入力の470uFコンデンサｘ１個 　・ツェナーダイオードｘ１本 ※電源、電線・リード線、スピーカーなどは商品に含まれません。 ※基板には音量調整がありませんので、外部にボリュームなどを付けて音量調整をしてください。ステレオですので２連Ａカーブのボリュームが必要です。 ●参考URL https://www.analog.com/jp/products/max9704.html ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  MAX9704_V2アンプキット説明書 (687kバイト) 2016年 03月 30日  外形図 (18kバイト) 2008年 04月 25日  MAX9704データシート (778kバイト) 2005年 01月 20日 ●この商品のよくある質問と補足説明   100台在庫ございますか？ 2025-05-09更新   D級アンプの出力にフィルター回路がありませんが大丈夫なのでしょうか？ 2023-06-30更新   SHDN, MUTE端子はそのままで大丈夫ですか？ 2023-06-30更新   MAX9704モジュール再入荷いたしました。 2023-06-29更新   片chしか使わない場合はどうすればいいですか？ 2023-06-29更新   MAX9703とMAX9704は何が違いますか？ 2023-06-29更新   どのような用途に使用できますか？ 2023-06-29更新   この商品の初回販売はいつでしょうか？ 2023-06-29更新   10Wでは不足ではないですか？ 2023-06-29更新   入力は差動に対応しているそうですがどのような機器で使用しますか？ 2023-06-29更新   MAX9704アンプはVer.2としてリニューアルいたします。 2016-03-30更新   Ver.2は何が変わっていますか？ 2016-03-30更新   オーディオプレーヤのヘッドフォン端子から接続します。ボリュームは必要ですか？ 2016-03-30更新   ツェナーダイオードはなぜ必要なのですか？ 2016-03-12更新   MAX9704のシャットダウン電流は0.2μAなのにモジュールは0.7mAなのですか？ 2016-03-11更新   スピーカーではなく3.5mmプラグのヘッドフォンを鳴らすことはできますか？ 2016-03-11更新   マイクアンプとして利用できますか？ 2009-11-09更新
