バックライト付きもご用意しました。
■好評I2C液晶のバックライト付きモデルです。液晶は濃紺にバックライトはホワイトで見やすい配色です。

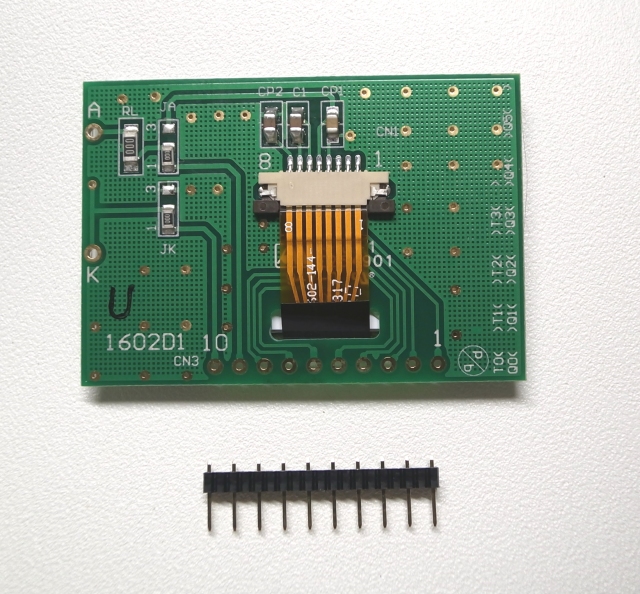

■概観は前の#27001とほぼ一緒です（厚みも一緒）バックライトは白色LEDを採用していますのではっきり見えます。
■使い方はSB1602B(#27001)と同じです。９番ピン,１０番ピンにA(アノード)とK(カソード)の配線が出ています。
■バックライトLEDには電流制限抵抗は入っていませんのでお客様の方で抵抗などで必ず電流制限をしてお使いください。電源に直結するとLEDが燃えます。
■バックライトと液晶の電源を同じにする場合、LEDの電流,使用温度によってVFや明るさが変わってきますので確認してからお使いください。2.7V位の低い電圧ですと液晶の方は表示されますが、LEDがうっすらとしか点灯できない可能性があります。
※バックライトは白LEDが2個並列になっています。
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
説明書
(284kバイト) 2011年 11月 10日
アプリケーションノート AN001
(374kバイト) 2009年 05月 20日
コントロール波形例 AN003
(1,300kバイト) 2009年 07月 14日
LCDコントローラデータシート
(1,042kバイト) 2009年 05月 19日
avr-i2clcd.zip AVRサンプル
(9kバイト) 2009年 05月 19日
トラブルシューティング
(445kバイト) 2009年 09月 04日
|
