反射型のタイプです。
■好評Ｉ２Ｃ液晶モジュールにデカ文字表示のものを増やしました。
■文字数・行数は同じですが１つ１つの文字が大きくなりました。電卓並みといったらいいでしょうか？
■写真２枚目をご覧ください。比較のためSB1602B[#27001]と一緒に撮影しました。
■ピン配置、電気的仕様は#27001と同じです。そのまま差し替えて動作します。文字が大きい代わりにSB1602Bにあるアイコンの表示はできませんのでご注意ください。
◎液晶周りを囲っている金属フレームがないので大きい割りにスッキリしてます。
●離れてても見やすいので特に計測モノの表示部分にいかかでしょうか？ 周波数カウンタ，電圧などの表示に適しています。左の表示例、一般的な液晶との比較をご覧ください。
◆仕様
・表示：１６文字ｘ２行チャラクタ表示（カタカタ表示可）
・動作電圧：２．７Ｖ〜３．６Ｖ

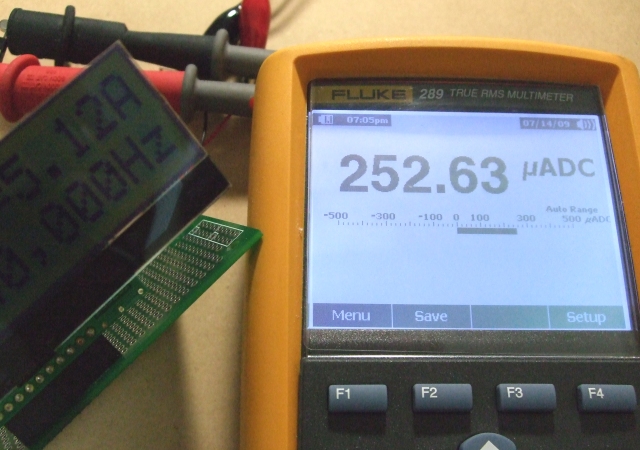

・消費電力：約２５０μＡ ３．０Ｖ時（電源電圧でかなり変わります）
・インターフェース：I2C
・サイズ：１０３ｘ３６ｍｍ（ガラス部分のみ），１０３ｘ４１ｍｍ（基板込み）※基板はどうしても下に出っ張ります。
・厚さ：２ｍｍ（ガラス部分の厚さ），５．５ｍｍ（基板込みで最厚部分）
・コントローラIC：ST7032i
・特性：反射型に変わりました。，ワイド動作温度範囲
※反射型液晶は光が通過しないため、裏面からのバックライトの照射ができない商品です。それ以外は#27002と同じです。
◆商品構成：
・液晶パネル
・２．５４ピッチ変換基板
・専用１０ピン端子
・両面テープ
◎#27001と同じプログラムで動作します。ピン配列も同じです。
◎液晶パネルはフレキケーブル仕様のため#27001と同じ基板がつきます。液晶パネルと基板は別々にお送りしますので、写真のように付属の両面テープで固定いただく他に液晶ガラスをお客様のケースに貼って使うなどアレンジしてお使いください。
