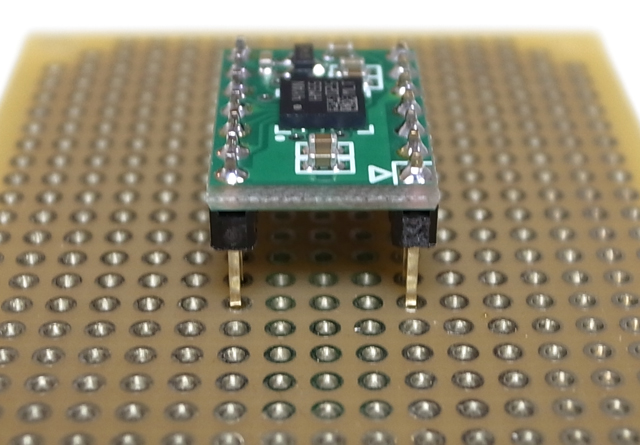

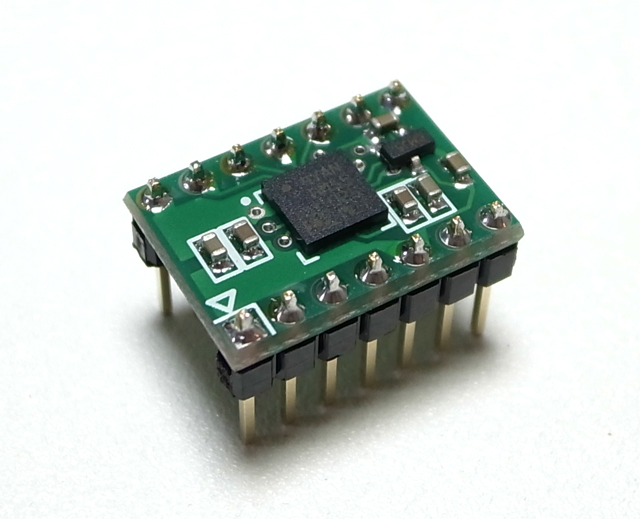

●オンライン注文 注文番号[12104] ３軸ディジタルコンパス＋３軸加速度モジュール LSM303DLH  メーカー希望価格：オープンプライス 直販価格 (税込価格) 1個 1,100円 (内訳 本体1,000＋税100円) ●取り扱いを終了しました。  こちらもお勧め ￥770. [税込] 注文番号：#15603 MMC5603 3軸ディジタルコンパスモジュール MMC5603NJ DISCONTINUED ●この商品の製造・販売は終了となりました。どうしても必要な方はお問い合わせください。 ２つのセンサが１つのモジュールに！ ■STの 加速度センサと地磁気センサ が１つになりました。 ■加速度が３軸(X,Y,Z)と地磁気が３軸(X,Y,Z)で合計６軸　６Ｄセンサです。 ■このセンサでどの方角を向いているのかとどの方向に移動しているかが判断できます。 ■インターフェースはディジタルでＩ２Ｃ出力になっています。 ■５ｍｍ角のセンサを１４ピンDIPに変換してありますから取り扱いが簡単です。幅は400MIL(10.16mm)ですので普通のロジックICよりも１個分幅が広いですからご注意ください。 ■電源は２．５Ｖ〜３．３Ｖ動作です。 ●このLSM303DLHは在庫限りで販売終了となります。 ◆仕様 　・電源：DC2.5V〜3.3V　※5V動作不可 　・インターフェース：Ｉ２Ｃ（加速度、地磁気は独立） 　・低消費電力：動作時１ｍＡ以下 　・サイズ：約１８ｘ１３ｍｍ ・ピン間2.54mm 幅は400MIL 　【加速度】 　　・測定範囲：±2g/±4g/±8g ソフトウェア選択 　　・３軸 　　・分解能：１２ビット 　　・出力レート(Hz)およびフィルタはソフトで設定 　【地磁気】 　　・測定範囲：±1.3ガウス〜±8.1ガウスの範囲の７レンジからソフトウェア選択 　　・３軸 　　・分解能：１２ビット 　　・出力レート(Hz)はソフト設定 　　・方位検出用です。磁石の強さなど磁力測定には向きません。 ■用途 　・ポータブルナビゲーション 　・ロボット 　・位置検知 　・ゲーム 　・万歩計 　・ヘルスケア 　・地震予知？ ●７ピンフレーム[#94207]を２個サービスいたします！ ●参考URL http://www.st-japan.co.jp/products/families/sensors/motion_sensors/lsm303dlh.htm ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  lsm303dlh-manual.pdf (375kバイト) 2011年 11月 09日  LSM303DLHデータシート (586kバイト) 2010年 01月 03日  アプリケーションノート (768kバイト) 2010年 08月 26日
