精度0.1℃の高精度温度センサモジュール
■現在最も高精度な半導体温度センサモジュールです。
■TE Connectivity(Measurement Specialties, Inc.)製のTSYS01を搭載しております。
■-5℃〜+50℃の範囲において±0.1℃内の精度を持っています。当社の中で最高精度です!
■インターフェースはI2C, SPIの両方に対応しています。

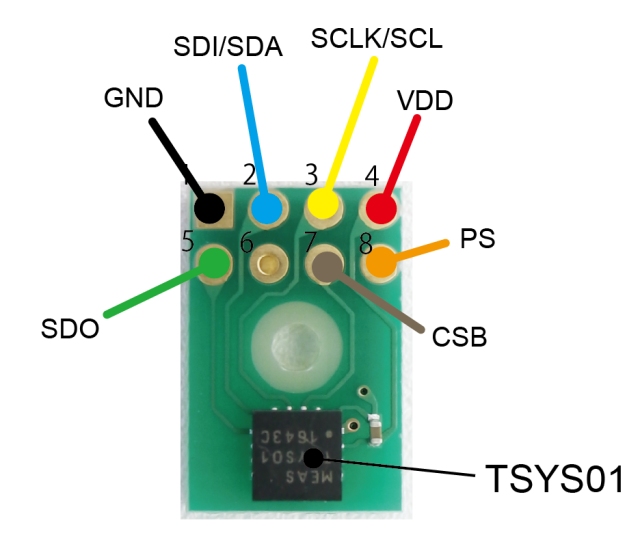

■当社サムセンスシリーズに合わせた形状、ピン配置になっています。
■内蔵ADCは16ビット/24ビットどちらの形式でも読み出せます。得られる温度は0.01℃単位ですが、丸めずに計算すれば0.01℃未満の桁も多少は有効になるのではないかと思います。
■こちらの製品は1個1個キャリブレーションされており、センサに書き込まれたキャリブレーション値を使って4次関数を計算しないといけないところが面倒な部分です。温度の直読はできません。
■温度センサですので湿度は計測できません。
◆仕様
・動作電圧:3.2〜3.4V (2.2V〜3.6Vでも動作は可能)
・測定範囲(動作温度範囲):-40〜+125℃
・保存温度:-55℃〜+150℃
・変換時間:8.22ms
・A/D分解能:24ビット
・ピーク消費電流:1.4mA
・精度:
±0.1℃ (-5〜+50℃において)
上記以外の最大誤差は0.5℃
・自己発熱:最大0.02℃(毎秒10サンプル、60秒間、無風)
・センサ時定数:約4秒
・サイズ:約15.3x10.2mm
・プリント基板・製造ともに日本製です。MADE IN JAPAN
※こちらのセンサは温度のみの計測です。
