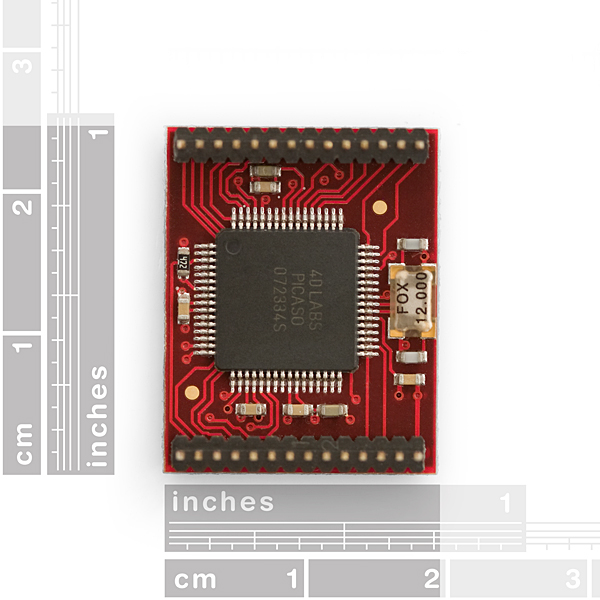

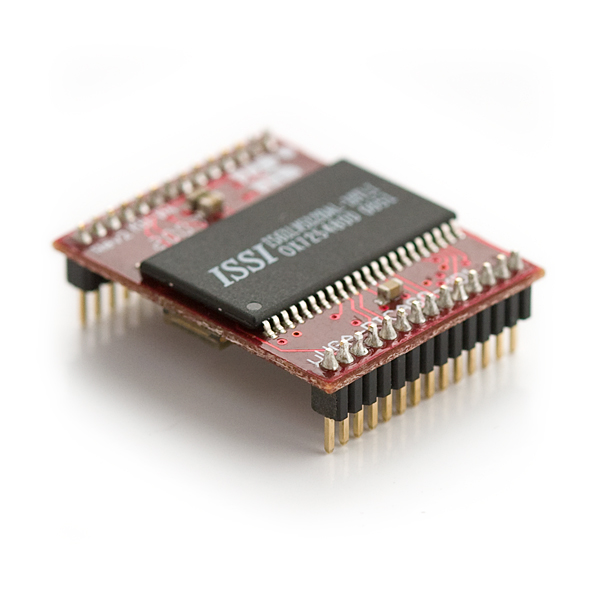

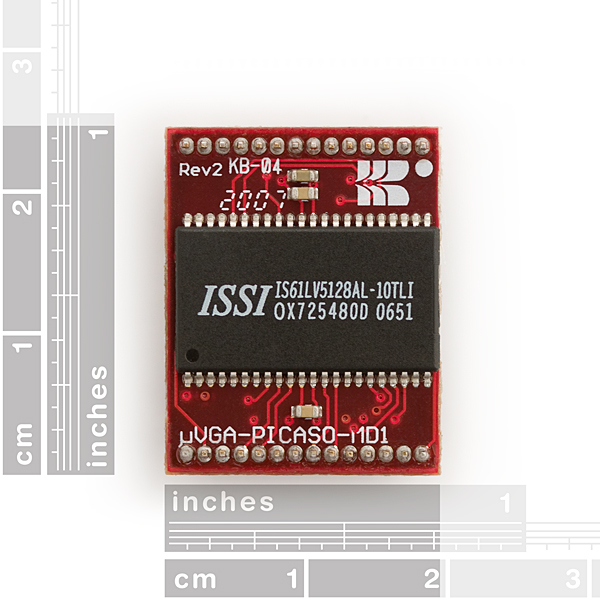

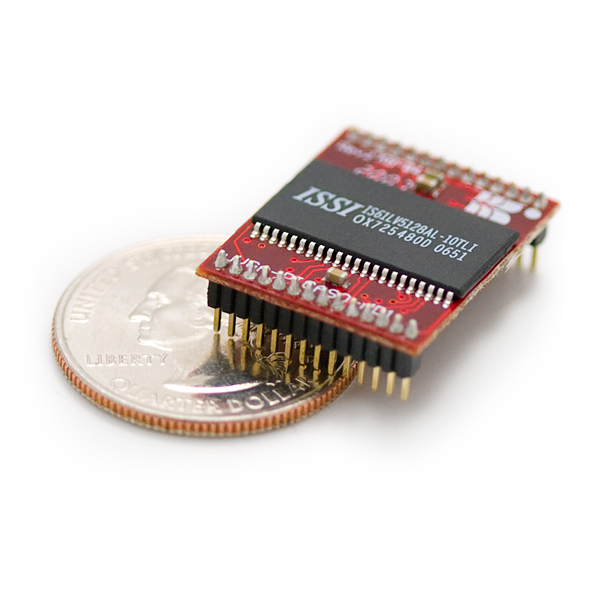

●オンライン注文 注文番号[18069] ＰＩＣＡＳＯ　ＶＧＡ／ＳＶＧＡグラフィックス・コントローラ  メーカー希望価格：USD $61.95の品 直販価格 (税込価格) 1台 7,124円 (内訳 本体6,476＋税648円) ●取り扱いを終了しました。  こちらもお勧め DISCONTINUED ●この商品の製造・販売は終了となりました。どうしても必要な方はお問い合わせください。 4dsystemsピカソエンジンの単品販売 ■オーストラリア 4dSystems 製ディプレイデバイス関連商品 ■自社開発のＰＩＣＡＳＯチップを搭載した、図形・ビットマップなどを表示できる描画エンジンです。 ■ＰＩＣＡＳＯチップは4dsystems製ＯＬＥＤモジュールに広く搭載されています。そのチップを単独利用したい方へのボードです。 ■動作電圧：ＤＣ３．０〜３．６Ｖ　９０ｍＡ ■２５６色カラー、ＱＶＧＡ（３２０ｘ２４０），ＶＧＡ（６４０ｘ４８０），ＳＶＧＡ（８００ｘ６００）を出力可能 ■通信端子：ＲＸ，ＴＸ　３．３ＶＬＶＴＴＬ ■出力：ＲＧＢ　ディジタル各３ビット，ＨＳＹＮＣ，ＶＳＹＮＣ，ＢＬＡＮＫ（Ｒ，Ｇ，Ｂ） ■５１２Ｋバイトのビデオメモリー内蔵 ■有効画素数 　・ＱＶＧＡ時：３１０ｘ２１０ピクセル 　・ＶＧＡ時：６２０ｘ４２０ピクセル 　・ＳＶＧＡ時：８００ｘ５６０ピクセル ■Ｈ／Ｖ周波数： 　・ＱＶＧＡ：３１４６９Ｈｚ　６０Ｈｚ 　・ＶＧＡ：３１４６９Ｈｚ　６０Ｈｚ 　・ＳＶＧＡ：３５１６１Ｈｚ　６０Ｈｚ ※モジュールの足ピッチは１．２７ｍｍです。出力がＲＧＢ各３ビットのディジタル出力のため、別売りのベースボード#18070とセットでお求めになることを推奨します。 ※詳細は下記pdfをご覧ください。 ●参考URL http://www.sparkfun.com/commerce/product_info.php?products_id=8541 http://www.4dsystems.com.au/prod.php?id=15 ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  uVGA-PICASO-MD1_Serial_Users_Manual_Rev1.2.pdf (1,188kバイト) 2008年 03月 01日 ●こちらの商品は、お求めいただいても上記掲載以外のさらに詳しい技術資料・参考資料はございません。 上記の資料により購入を検討ください。
